使用“挤出”和“倒角剖面”创建橱柜门

如果橱柜门要求为平整、均匀曲面，则可使用本教程中的上述多边形建模技术创建它们。但是，如果需要添加更多细节，可以使用挤出和倒角轮廓，如本课程中所示。

设置课程：

继续使用上一课中的场景，或打开 kitcab_2.max 。

创建基本门：

在视口中，切换到线框模式中的“前”视图。
放大基础橱柜。

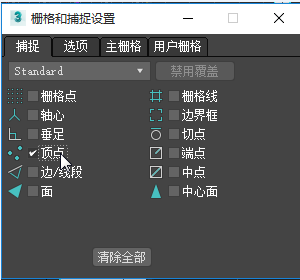

在主工具栏上，单击以启用（3D 捕捉开关），然后右键单击相同按钮显示“栅格和捕捉设置”对话框。
激活“捕捉”选项卡，单击“清除全部”，启用“顶点”，然后关闭对话框。
在 “创建”面板上，激活（几何体），然后在“对象类型”卷展栏上，单击以激活“长方体”。

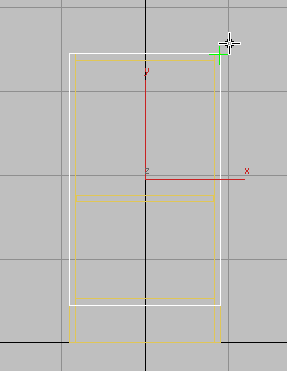

在视口中，拖出一个框直到其覆盖橱柜的前面。创建该框时，切勿覆盖踢板区域。

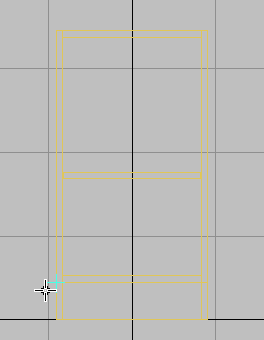

第一个角点

第二个角点
在“参数”卷展栏中，将“高度”设置为 0.5。
该值略小于用于橱柜中其他位置的 0.75 英寸板厚。稍后使用挤出将细节添加到门曲面时，将增加门的厚度。
在主工具栏上，再次单击（3D 捕捉开关）退出捕捉模式，然后激活（选择并移动）。
在视口中，切换到“明暗处理”的“顶”视图，并沿 Y 轴移动门，以便门与橱柜稍微分离。

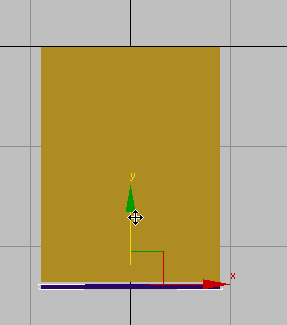

顶视图，门稍微与橱柜分离

使用挤出创建一个简单插入：

右键单击门，然后从“变换”（右下方）四元菜单中，选择“转换为”“转换为可编辑多边形”。
使用 ViewCube 切换到“主页”（透视）视图。
在功能区 “多边形建模”面板上，激活（多边形）。
在视口中，选择门的正面，并在功能区 “多边形”面板上，按住 Shift 键并单击（插入）。

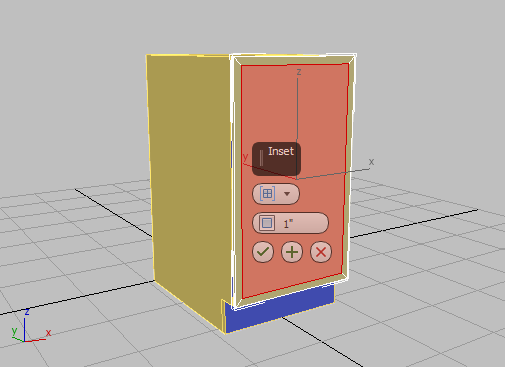

3ds Max 将显示“插入”工具的 Caddy 控件。

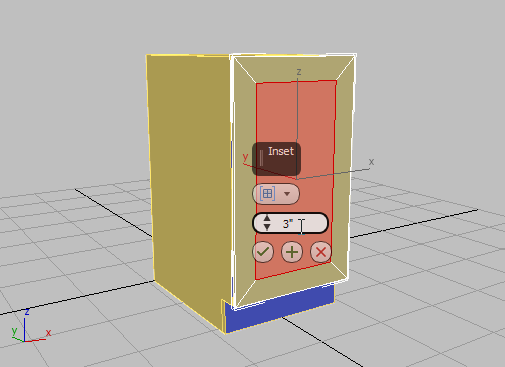

在“插入”Caddy 的第二个控件“数量”上，将值设置为 3.0，然后单击（确定）。

此时，将会创建选定多边形的三英寸插入内容。
单击视口的空白区域以取消选中所有多边形，然后单击并按住 Ctrl 键，同时单击以选择围绕插入内容的多边形。在功能区 “多边形”面板上，按住 Shift 键并单击（挤出）。

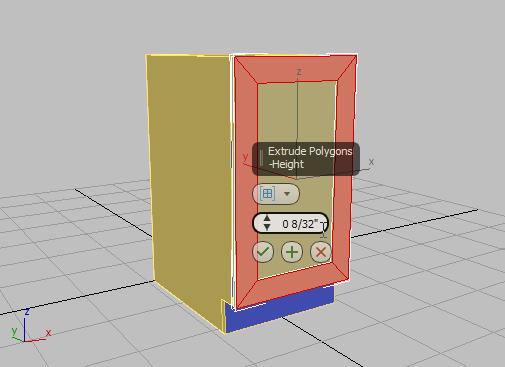

在“挤出多边形”工具的 Caddy 上，将第二个控件“高度”设置为 0.25，然后单击（确定）。

这将创建一个简单的门，门的中心面板凹入四分之一英寸。
在功能区 “多边形建模”面板上，激活（边）。
在功能区 “修改选择”面板上，激活（循环模式）。
单击围绕插入面板的边之一。

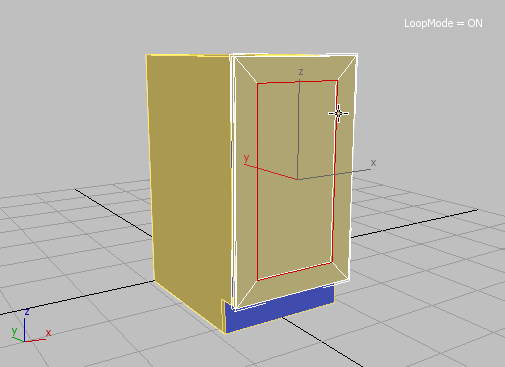

3ds Max 会选择围绕面板插入周界的循环。
在功能区 “边”面板上，按住 Shift 键并单击（切角）。

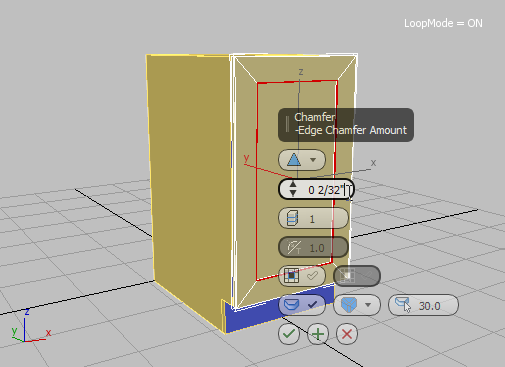

在“切角”工具的 Caddy 的第一个控件“边切角量”上，将值更改为 0 2/32，然后单击（确定）。

现在，凸起面板的内边有轻微倒角。
选择门的外侧边，并单击（切角）以对橱柜门的边设置倒角。（这一次不必按住 Shift 键并单击：“切角”工具将使用与上次所用的值相同的值。）

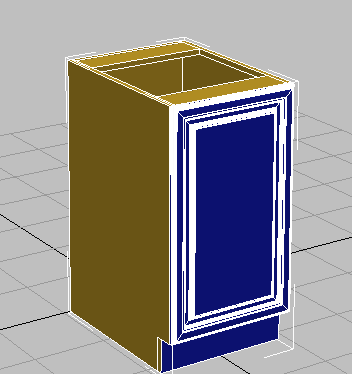

挤出和切角的组合是产生简单门的一种有效方式。如果希望添加更多细节，可通过倒角剖面来实现。

使用倒角剖面添加细节：

在本步骤中，将回溯并使用“倒角剖面”修改器和两个 2D 样条线创建全新的柜门。

在功能区 “多边形建模”面板上，禁用（边）以退出“边”子对象层级，然后在视口中，选择在本课中创建的橱柜门，并按 Delete 键。
切换到“前”视图，并放大下橱柜。
在 “创建”面板上，激活（图形），然后在“对象类型”卷展栏中单击以激活“矩形”。
在主工具栏上，启用（3D 捕捉切换）。

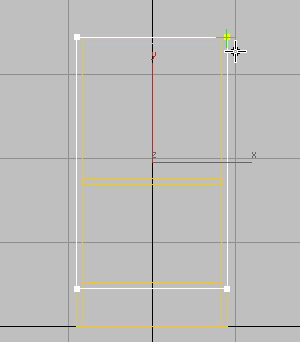

在视口中，拖出一个矩形直到其覆盖橱柜的前面，然后右键单击结束创建对象。绘制矩形时，确保覆盖踢板区域。

将使用该矩形作为创建倒角剖面所需的两个样条线之一。此样条线将定义倒角区域。
在主工具栏上，禁用（3D 捕捉切换）。
在视口中，使用 ViewCube 返回“主页”（“透视”）视图。
转到 “修改”面板，并在“参数”卷展栏上，将“长度”设置为 29 7/8，将“宽度”设置为 17 7/8。
现在需要添加第二条样条线，它将定义倒角自身的形状。您可以自己绘制样条线，或使用线条工具在现有建模剖面的图像上描出样条线，如下图中所示。

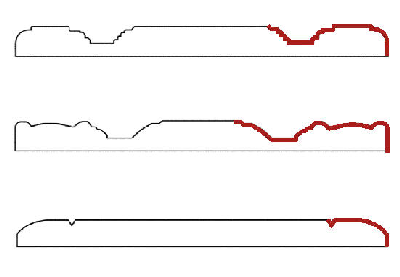

示例橱柜门面板横截面，在其部分剖面上有描出的样条线（红色）

您的 kitcab_2.max 场景文件已经包含三个样条线，随时可供使用。
右键单击主工具栏上的空白区域，并选择“层”。
在“层”工具栏上，打开“层”列表，单击“剖面”层的灯泡图标，取消隐藏剖面样条线。

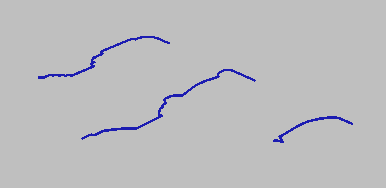

这三个样条线在地面层级上显示在橱柜右侧。
如果需要，可缩小直到剖面样条线可见。
关闭“层”工具栏。

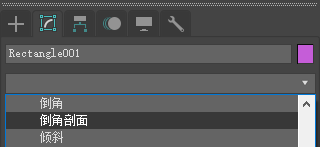

在视口中，确保仍选中先前创建的矩形，然后从 “修改”面板 “修改器列表”中，选择“倒角剖面”。
在“参数”卷展栏上，选择“经典”剖面，然后单击“拾取剖面”。
单击剖面样条线并在柜门上查看结果。

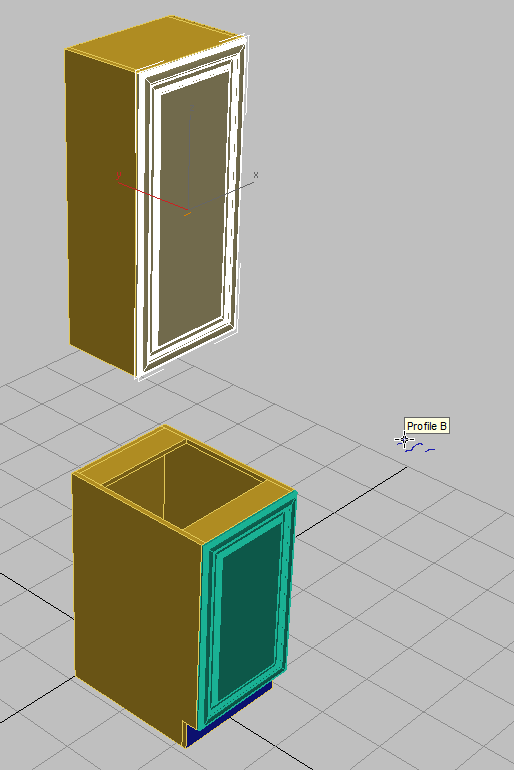

带样条线剖面（右）的橱柜（左）

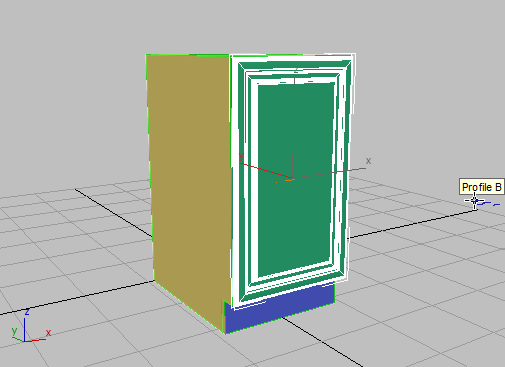

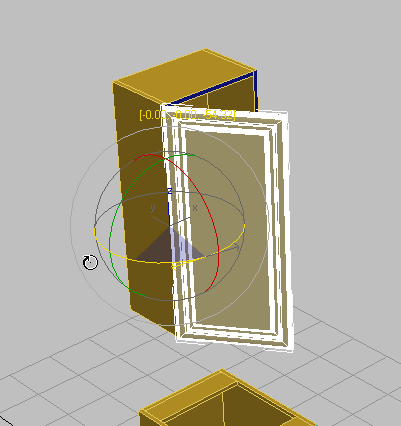

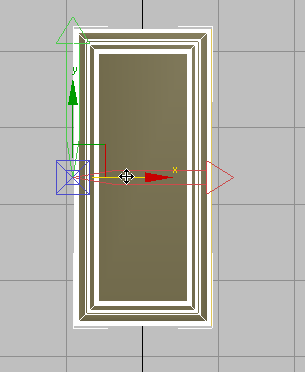

继续单击“拾取剖面”，然后单击不同样条线以查看在门上的效果。停止于“剖面 B”。
