查看并解释结果

Helius PFA 生成多个状态变量输出可供查看。

在此步骤中，将查看并讨论关键变量 (SVAR1)。SVAR1 是用于跟踪单元内纤维和基体失效的状态变量。

1. 求解完成后，依次单击“主菜单” > “通用后处理器”。
2. 要查看实际的变形比例，请依次单击“绘图控制” > “样式” > “位移比例”。在显示的对话框中选择“1.0(真实比例)”单选按钮，然后单击“确定”。

状态变量 SVAR1 标识复合材料的离散损坏状态。要绘制此变量，请使用 PLESOL 或 PLNSOL 命令。通过 PLESOL 等值线图无法获得整个单元边界的平均值，而通过 PLNSOL 等值线图可获得整个单元边界的平均值。由于 SVAR1 具有离散值，因此 PLESOL 图最有用。请注意，若要查看大于 11 的 SVAR，则必须使用“/GRAPHICS, FULL”命令关闭电力图形。

3. 要使用 PLESOL 等值线图绘制 SVAR1，请在命令提示下输入 PLESOL, SVAR, 1。默认图形将显示底部层的底部截面点和顶部层的顶部截面点。
4. 由于 SVAR1 具有 3 个可能值可用于单向 Helius PFA 材料，因此调整等值线颜色值会很有用。依次单击“绘图控制” > “样式” > “等值线” > “非均匀等值线”。在显示的对话框中，设置 V1 = 1、V2 = 2 以及 V3 = 3，然后单击“确定”。等值线图应该类似于如下所示的图形。细微差异通常会产生网格变形。

下表列出了 SVAR1 的三个可能值以及相应失效状态和等值线颜色。





要查看复合板特定层中的结果，请使用 LAYER 命令。

5. 在命令提示下输入 LAYER, 2，以查看层 2（0° 层）中的结果。

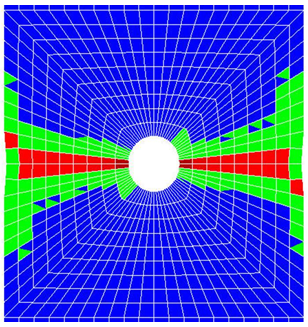

   注： 可能需要依次单击“绘制” > “重新绘制”以便刷新图形窗口。载荷步结束时层 2 的 SDV1 等值线如下所示。



查看失效的进展通常用于可视化结构失效的方式。依次单击“主菜单” > “通用后处理器” > “读取结果”，或者使用 SET 命令查看特定时间点的结果。

6. 从子步 1 开始，执行步骤的同时刷新图形窗口，以便确定失效何时开始在层 2 中出现以及失效如何传播。
   • 输入命令 SET, 1, substep# ，或者使用“主菜单” > “通用后处理器” > “读取结果” > “按载荷步”。

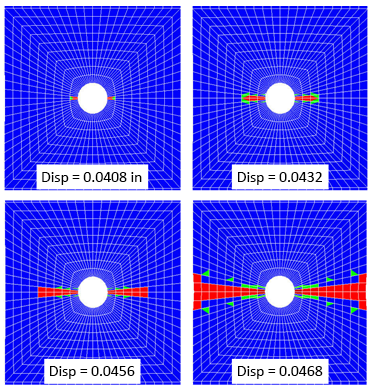

层 2 中失效的进展如下所示。不出所料，失效在开槽角落萌生，然后横向朝板的边缘发展，知道彻底发生失效为止。
