AEC 标注的设置包含下列内容：
- 毫米的上标
- 标注显示单位
- 现有 AutoCAD 标注样式的自动重新调整比例
- 添加或删除点的更新行为

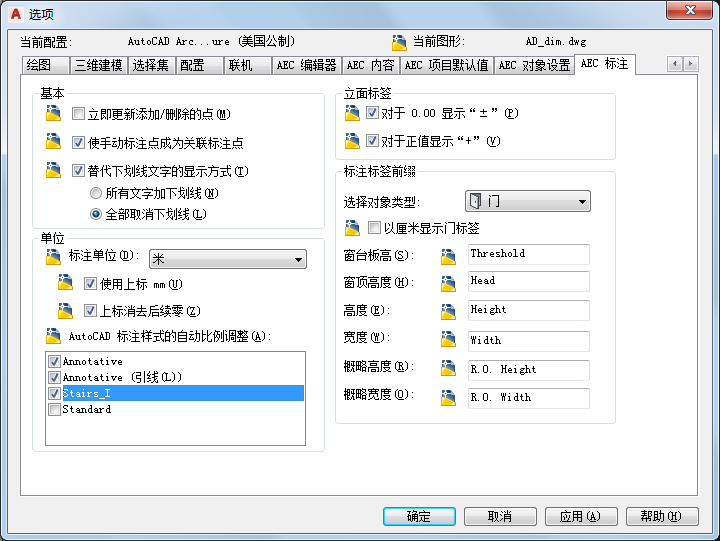

- 单击
“选项”。 - 单击“AEC 标注”选项卡。
- 指定删除或添加标注点时如何更新尺寸链：
如果希望 . . . 则 . . . 在从尺寸链中添加或删除每个点后都更新显示 选择“立即更新添加的/删除的点”。 只在完成删除或添加标注点后更新显示 清除“立即更新添加的/删除的点”。 - 指定手动标注点是关联还是非关联：
如果希望 . . . 则 . . . 指定关联手动标注点 选择“使手动标注点成为关联标注点”。 指定非关联手动标注点 清除“使手动标注点成为关联标注点”。 - 设置手动替代标注值的全局行为：
如果希望 . . . 则 . . . 为每个手动替代的标注值加下划线 选择“带下划线文字的替代显示”，然后选择“全部加下划线”。 所有替代标注值都不加下划线 选择“带下划线文字的替代显示”，然后选择“全部不加下划线”。 为每个替代标注值手动设置下划线 清除“带下划线文字的替代显示”。 - 在“单位”下面，为“标注单位”选择标注的显示单位。
该单位可以与绘图单位不同。例如，可以用米创建图形，但用厘米显示标注。
- 如果绘图单位为米或厘米，且希望以上标文字显示毫米，请选择“使用上标 mm”。

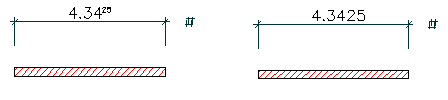

上标毫米（左）和非上标毫米（右）
- 如果不希望在上标数字结尾出现 0，请选择“消除上标的后续零”。
只有选择了“使用上标 mm”，才能选择该选项。

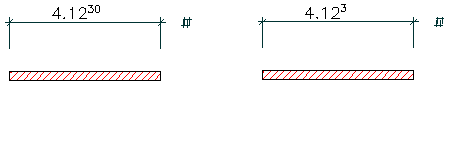

不消除后续零（左）和消除后续零（右）
- 在“AutoCAD 标注样式的自动比例调整”下面，选择修改图形单位（例如，将绘图单位由米修改为毫米）时
要重新调整比例的 AutoCAD 标注样式。AutoCAD 标注样式中的下列设置将自动重新调整比例：
说明 变量 AutoCAD 标注样式（以米为单位） AutoCAD 标注样式（以毫米为单位） 尺寸线间距 DIMDLI 0.5000 500.0000 尺寸线延伸 DIMDLE 0.1250 125.0000 尺寸界线长度 DIMEXE 0.1250 125.0000 相对于尺寸线的文字偏移 DIMGAP 0.1000 100.0000 标注文字高度 DIMTXT 0.2000 200.0000
