清除道路蝴蝶结

清除固定宽度道路上的道路蝴蝶结

1. 在“编辑要素设定 - 道路”对话框中指定“‘自动清除蝴蝶结”选项。
   注： 更改“编辑要素设定 - 道路”对话框中的“自动清除蝴蝶结”选项，可以控制需要自动清理的蝴蝶结交叉类型。 默认情况下，清理切线-切线交叉处的选项设置为“是”，清理切线-圆弧以及圆弧-切线交叉处的选项设置为“否”。 如果选择不对固定宽度道路启用“自动清除蝴蝶结”选项，那么可以对这些道路使用“清除道路蝴蝶结”命令。
2. 执行需要重建道路的编辑操作，例如修改道路特性。
3. 重建道路。

清除可变宽度道路上的道路蝴蝶结

您可以使用“清除道路蝴蝶结”命令清除可变宽度道路（例如具有边坡的道路）上的蝴蝶结。

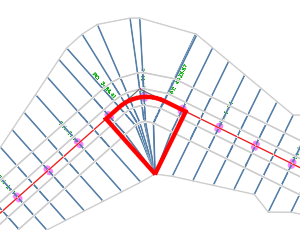

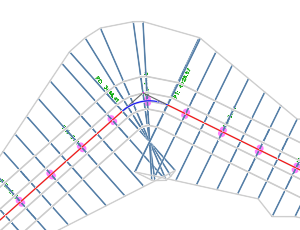

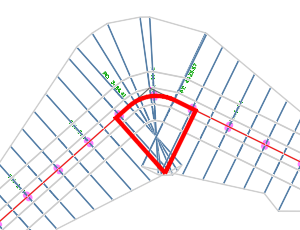

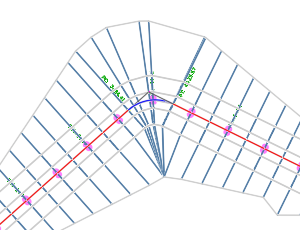

下图显示了宽度可变道路上的蝴蝶结示例。

重要： “清除道路蝴蝶结”命令基于桩号。 如果在清除蝴蝶结后，道路的起点桩号发生更改，举例来说，您可以使用“恢复道路蝴蝶结”命令恢复蝴蝶结，然后再次将其清除。

1. 如果道路要素线绘制在道路中心基准线上的顶部，请选择道路并单击右键，然后选择“显示顺序” “后置”。
2. 在图形中选择道路。
3. 单击“道路”选项卡 “道路工具”面板 “清除道路蝴蝶结” 查找。

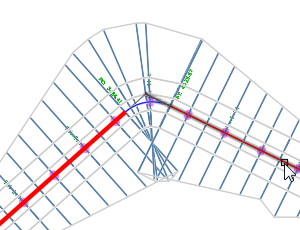

4. 选择基准线中在角点处与蝴蝶结相交的起始和结束子图元。

   选定图元将高亮显示为红色。



   注： 如果无法选择图元，则基准线可能位于道路下方。使用步骤 1 中所述的“后置”命令将道路放置在基准线下方。
5. 选择交点。 此位置即为连接终点的交汇处。



6. 指定同一道路中的其他蝴蝶结，或按 Enter 键重建道路并清除蝴蝶结。



注： 有关更多不同道路角点类型的角点清理示例，请参见关于道路的角点清除。

注： 如果要恢复已使用“清除道路蝴蝶结”命令清除的蝴蝶结，即假设您之后以交点不再有效的方式编辑道路（例如更改基准路线的桩号标注），则可以使用下述“恢复道路蝴蝶结”命令。

恢复道路蝴蝶结

您可以使用“恢复道路蝴蝶结”来恢复通过“清除道路蝴蝶结”命令清除的蝴蝶结。。

1. 在图形中选择道路。
2. 单击“道路”选项卡 “道路工具”面板 “恢复道路蝴蝶结” 查找。

   系统会标出已清除蝴蝶结的位置。



3. 按 Enter 键以恢复蝴蝶结。

   如果在同一道路上清除了多个蝴蝶结，您可以使用命令行选项进行以下操作：跳过清除了蝴蝶结的位置、分别恢复每个蝴蝶结或同时恢复所有蝴蝶结。 道路随即会重建。
