从二维资源创建三维表示

本主题介绍了两种不同的方法从二维块资源来创建三维表示：从二维块拉伸或者关联三维模型。这两个步骤都使用“资源生成器”选项卡“编写”面板中的“三维表示”菜单选项来执行。将三维模型成功关联到块后，可以将其导入并放置到正确的方向。

若要在 Factory 地板上以适当的方向放置三维零部件，您必须定义定位面。

访问“三维表示”对话框

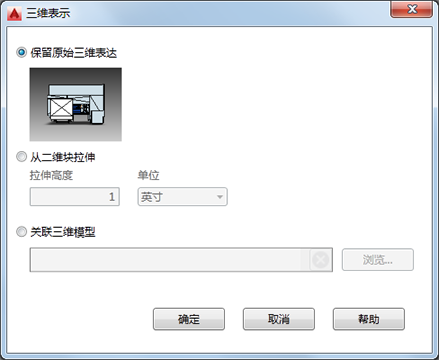

在“资源生成器”选项卡的“编写”面板上，单击“三维表示” 以打开“三维表示”对话框。

注： 只有您之前将三维模型与该资源相关联并处于编辑模式下，“保留原始三维表达”选项才会显示。您可以保留原始关联，或者通过选择“关联三维模型”选项创建新关联。

从二维块拉伸

通过此方法，可以在“拉伸高度”文本框中输入拉伸值，然后从“单位”下拉菜单中选择所需的单位制。请记住，您输入的拉伸值将应用到整个块。

注： 拉伸对象时，将根据对象的边界块进行拉伸，而不是其轮廓。若要将拉伸基准从边界框切换到边界边，需要将 UseBlockGeometryFor2dPublish 注册表项值从 0 更改为 1。注册表项位于以下注册表路径：HKEY_LOCAL_MACHINE\SOFTWARE\Autodesk\Factory Design\R21。编辑注册表项时，请务必小心谨慎。

关联三维模型

1. 通过该选项可选择外部三维模型来表示块资源。单击“浏览”按钮导航到“选择一个三维模型”对话框，然后选择要关联的模型。以下 CAD 格式受支持：
   • STEP 文件（.step、.stp）
   • IGES 文件（.igs、.iges）
   • NX 文件 (.prt)
   • SolidWorks 文件（.prt、.sldprt、.asm、.sldasm）
   • Pro/ENGINEER（.prt、.asm、.g、.neu)
   • CATIA V5（.CATPart、.CATProduct）
   • JT 文件 (.jt)
   • DWG 3D (.dwg)
   • Inventor 文件（.ipt、.iam）
   • Navisworks 文件 (.nwd)
     注： 当选择 Navisworks 文件作为三维表示时，将在 Inventor 中使用纯二维表示。
2. 选择了模型后，在“三维关联”列（位于“块浏览器”对话框中）中将显示一个绿色复选标记以确认关联成功。

验证和定向三维表示

您的三维模型关联到二维块后，可以将模型导入到布局，为其正确定向，并指定定位面。

1. 在“资源生成器”选项卡的“定义方向”面板中，单击“验证三维模型” 。

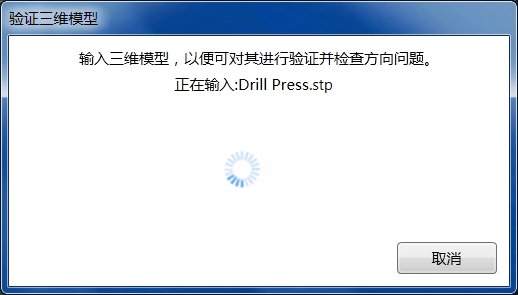

2. 将打开“验证三维模型”对话框，并在将三维模型导入您的布局时显示以下消息。








3. 三维模型将放置在图形窗口中的二维块上。如下图所示，模型的方向与块的方向不匹配。




4. 功能区工具栏上的“定义方向”选项卡将变为激活状态，并提供“移动”和“旋转”命令，以便您可以将模型方向与块匹配。







   提示： 使用对象捕捉可帮助您更加准确地将模型定向到块。

   下图显示了模型根据块正确地进行了定向：








5. 现在模型处于正确的方向，您必须定义其定位面。定位面可调整零部件的方向，以使其相对于地板进行放置。单击“定义方向”选项卡中的“定位面”，然后使用“ViewCube”旋转视图以轻松访问所需的定位面。

   在下图中，已旋转视图并选择了定位面。








6. 如果需要，可以在发布之前再对二维块进行其他调整。在“资源生成器”选项卡的“块”面板中，单击“编辑块” 以打开 AutoCAD 的“块编写”选项板。
7. 完成上面列出的步骤后，即可发布资源。
