手动创建资源路径
可以从 AutoCAD 命令行将直线、圆弧和 90 度折转结合使用来快速创建资源链路径。“圆弧”选项仅适用于遵循弯曲路径的资源。这些资源包括输送机、电缆桥架、电气导管和管道。对于护栏、扶手、安全围栏和墙资源，会显示 90 度“折转”选项。与使用“多段线”命令类似，“关闭”选项还可使资源链在其起点上闭合。
- 创建新的二维布局，或打开现有二维布局。
- 单击“Factory”选项卡 >“工具”面板 >“选项板”，然后从下拉菜单中单击“资源浏览器”
。
- 打开“系统资源”文件夹，然后打开相应的子文件夹以访问可链接的输送机、墙壁、安全设备等。
注： “资源浏览器”中可链接的资源显示为以下形式：
- 要放置资源，请单击资源并将其从浏览器拖动到图形显示中，然后松开鼠标按键。
- 该资源具有基点定义，您可以在布局中指定该位置。
- 出现“拾取起点或选择多段线 [多段线(P)]:”提示时，单击以放置资源链的起点。
- 出现“下一点:”提示时，输入一个数字值（如 45'）或交互绘制资源链的第二条线段。默认情况下，使用默认的“线”命令选项将线段绘制为直线。
- 如果选定资源可以包含在弯曲路径中，则命令行中会显示“圆弧”选项。按键盘上的 A 键调用“圆弧”选项，可将一条或多条曲线段添加到资源路径。按 L 键可返回到工程图直资源链线段。
- 如果选定资源可敷设到直角折转中，则命令行中会显示“折转”选项。按键盘上的 T 键调用“折转”选项，可将一条或多条 90 度线段添加到资源路径。按 L 键可返回到工程图直资源链线段。
- 根据需要可继续绘制线段。如果希望使资源链在其起点上闭合并结束命令，请按键盘上的 C 键调用“关闭”选项。
- 如果使用的不是“关闭”选项，则完成操作后，请按键盘上的 Enter 键，或单击鼠标右键并从弹出式关联菜中选择“Enter”（或“取消”）。
可链接的资源路线现已完成。
使用多段线作为资源路径
现有二维多段线可用于定义资源链的路径。例如，第一条多段线可能代表墙壁，第二条多段线可能定义皮带输送机路径，而第三条多段线可能表示输送机周围的护栏。
- 创建新的二维布局并绘制一条或多条多段线，以表示资源链路径。
- 或者，打开具有一条或多条现有多段线的布局。
- 从下拉菜单中选择“Factory”选项卡
“工具”面板
“选项板”
“资源浏览器”
。
- 打开“系统资源”文件夹，然后打开相应的子文件夹以访问可链接的输送机、墙壁或安全设备。

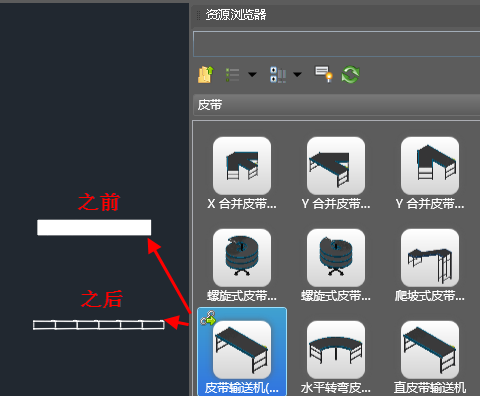

注： “资源浏览器”中可链接的资源显示为以下形式：
- 若要放置资源，请单击资源并将其从浏览器拖动到图形显示中，然后松开鼠标按键。
- 出现“拾取起点或选择多段线 [多段线(P)]:”提示时，按键盘上的 P 键调用“[多段线(P)]”选项。
- 然后，系统将提示您选择要转换为可链接资源路线的多段线。
- 选择一条或多条多段线，然后按 Enter 键结束命令。
您选择的多段线将亮显，并转换为可链接的资源路线。
- 绘制表示资源链路径的一条或多条多段线。
- 选择并亮显要转换为资源链的多段线。
- 执行以下操作之一：
- 从 Factory AutoCAD 功能区中选择“转换资源链”选项。
- 选择多段线，单击鼠标右键，选中“Factory”选项，然后从快捷关联菜单中选择“转换资源链”。
- 从 Factory AutoCAD 功能区中选择“转换资源链”选项。
选定的多段线现在将填充上链接资源的单独实例。也可以通过“同步 Inventor”命令使用资源来填充多段线。
在 Inventor Factory 使用链接资源的方式
将具有链接资源的二维布局发送到 Inventor Factory 时，二维资源会自动替换为其三维等效对象。在二维 DWG 和三维 Factory 地板布局之间会创建一个关联性的双向链接，称为“布局同步”，但该链接稍后可以断开。
有四种不同的方法可用来利用 Inventor Factory 中具有链接资源的二维 DWG。
方法 1：使用 AutoCAD Factory 的“同步 Inventor”命令。如果尚未运行，Inventor 将会启动，并创建一个新布局，然后自动填充三维链接资源。
方法 2：在 Inventor Factory 中，使用“Factory 启动”面板上的“从 DWG 新建布局”命令创建新布局中。当提示输入文件名时，指定包含可链接资源的二维 DWG。将创建新布局，并自动填充三维链接资源。
方法 3：如果已在 Inventor Factory 中打开布局，则使用“同步工作流”面板上的“从 AutoCAD 创建”命令。与方法 2 一样，当提示输入文件名时，请指定包含可链接资源的二维 DWG。将创建新布局，并自动填充三维链接资源。

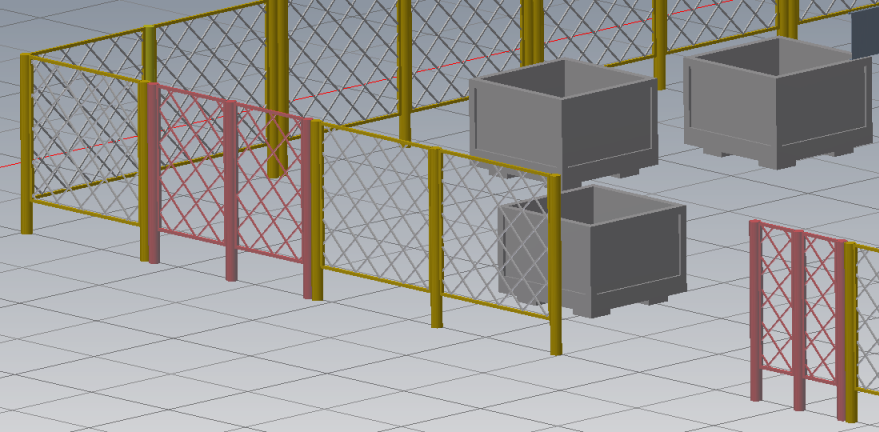

为什么 Inventor Factory 中的某些链接资源显示为不同的颜色？
有时，在资源链接过程中会创建非标准资源长度，并将其自动转换为自定义资源。为提示您存在这种可能性，这些自定义资源将使用红色表示。
