创建自定义成形铣刀的步骤

自定义成形铣刀统称为成形铣刀刀具，可以在刀具库中从头开始创建，或者从单独的 Autodesk Inventor 或 Inventor LT 零件文件中保存的旋转实体创建。

注： 仅 2D 轮廓、追踪和切屑支持成形铣刀。

若要创建成形铣刀，请执行以下步骤：

1. 创建一个新 Inventor 零件。
2. 使用表示刀具横截面的单一闭合型面创建草图。
3. 使用“旋转”命令从草图创建旋转特征。

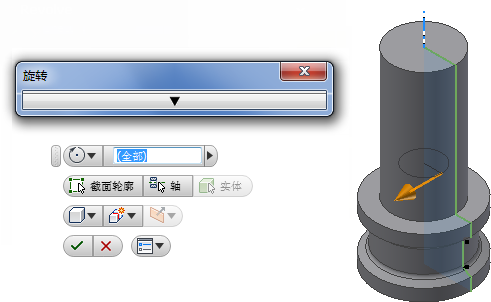

   Inventor 零件中的旋转特征；适用于创建成形铣刀刀具

4. 保存零件文件。
5. 打开 Inventor HSM “刀具库”。
6. 通过单击“新建铣刀”按钮创建新铣刀。
7. 单击“刀具”选项卡，然后从“类型:”下拉菜单中选择“成形铣刀”。
8. 单击“导入文件...”。
9. 浏览到您之前保存的刀具文件并选择该文件。草图型面将加载为成形铣刀的型面，预览效果如下所示。

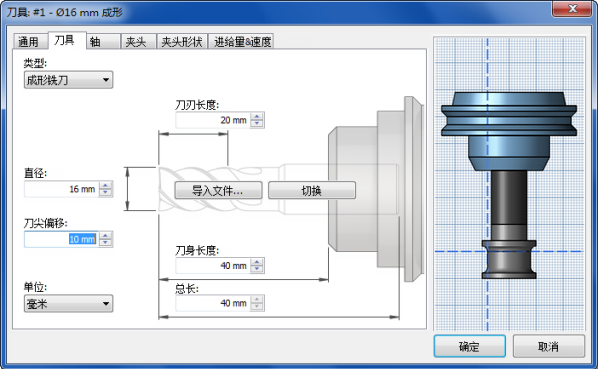

“成形铣刀”对话框及预览。虚线显示了刀具路径补偿点，它由直径和刀尖偏移控制。

该刀具的使用方法与所有其他刀具类似，请记住，刀具路径相对于直径和刀尖偏移定义的补偿点创建。

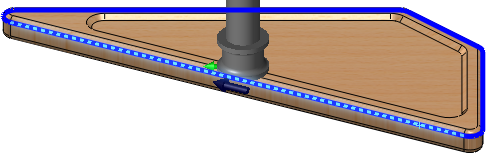

通过将刀具与补偿点配合使用针对 2D 轮廓选择的形状

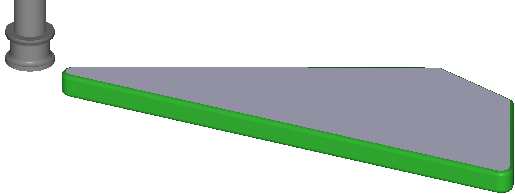

使用成形铣刀刀具进行仿真

使用成形铣刀刀具进行毛坯仿真
