绘制三维曲线的步骤

在零件面上绘制螺旋曲线、分模线、相交曲线或曲线。还要从组合的相交曲线生成框线。

绘制螺旋曲线

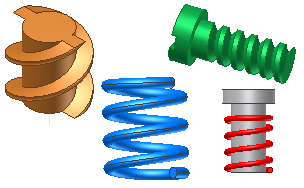

“螺旋曲线”工具可创建三维螺旋形状，如弹簧和螺纹。螺旋曲线可以与其他草图实体连接在一起以创建复杂的扫掠路径。

注： “二维螺旋”命令不同于“螺旋曲线”的地方在于，它需要使用封闭的二维草图轮廓和轴来创建特征。

在激活的三维草图中，单击“三维草图”选项卡 “绘制”面板 “螺旋曲线” 。
在“螺旋曲线”对话框的“螺旋形状”选项卡上，选择“类型”：
- “螺距和转数”。基于指定的螺距和转数创建螺旋曲线。
- “转数和高度”。基于指定的转数和高度创建螺旋曲线。
- “螺距和高度”。基于指定的螺距和高度创建螺旋曲线。
- “平面螺旋”。基于指定的转数创建螺旋曲线。
为您指定的形状类型输入值：
- “直径”（可选）。螺旋曲线的直径。Inventor 将会基于高度、螺距和转数自动计算直径。将直径上的点投影到起点所在的平面（与中心线成法向）中。
- “高度”。螺旋曲线的高度。
- “螺距”。旋转一周的高度增量。
- “转数”。转数必须大于零，但不一定是整数（例如，可以是 1.5）。如果指定了转数，则转数包含终止条件。
- “锥度”。为除“平面螺旋”之外的所有形状类型指定锥角（如果需要）。
单击“旋转”选项：顺时针或逆时针。
在“螺旋曲线”对话框的“螺旋端点”选项卡上，为曲线的起点和终点指定条件：
自然

曲线实现过渡的距离（单位为度数，一般少于一转）。以下示例显示了顶部是自然结束，底部是四分之一圈（90 度）过渡并且未使用平底段包角：

平底

曲线过渡后不带节距（平底）的延伸距离（单位为度数）。提供了从旋转螺旋曲线的末端到平底端的过渡。该示例显示了与上一图像中的过渡段包角相同但指定了一半转向（180 度）的平底段包角的螺旋曲线：
在图形窗口中，单击以定义曲线的起点，然后再次单击以定义终点。

在面上绘制曲线

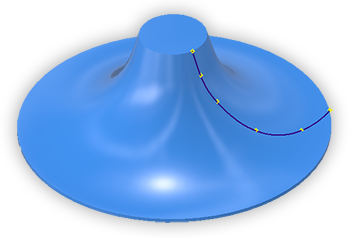

“面上的曲线”用于在零件面上根据您的输入直接创建插值样条曲线。可以在同一抽壳上跨多个面绘制样条曲线。

注： “面上的曲线”最适合相切和浅角平面。当面之间的角度增加时，“面上的曲线”工具可能无法生成令人满意的结果。

在激活的三维草图中，在面上添加草图点或工作点并添加尺寸以修复其位置。
注：此步骤为可选步骤。但是，对于可预测更新结果，我们建议使用此过程添加和定位点。
单击“三维草图”选项卡 “绘制”面板 “面上的曲线”
在图形区域中，在零件面上使用现有的点绘制曲线，或者单击以设置样条曲线的第一个点。
注：对于在两个或更多实体之间有多个实体重叠的情况，建议您隐藏任何不应参与“面上的曲线”的实体。
继续单击，在所需的位置添加的点。
若要闭合回路并创建周期性样条曲线，请单击起点。若要闭合样条曲线，在创建后，请在终点上单击鼠标右键，然后选择“闭合样条曲线”。

用于在面上创建曲线的有效输入为：

点 - 二维草图、三维草图、样条曲线控制点或工作点。将对选定的点和创建的曲线应用重合约束。该面必须可见。点必须与要在其上进行绘制的面重合。
边 - 将对选定的边和创建的曲线应用重合约束。该边必须是抽壳的一部分。不支持跨越多个实体。

在面上编辑曲线

使用插值样条曲线编辑技术来修改样条曲线。

您还可以删除面的曲线关联。在“面上的曲线”浏览器节点上单击鼠标右键，然后单击“断开关联”。中间点的约束将被删除。端点将保留其对面或曲线的约束。这些约束必须手动删除。

如果样条曲线点还用于其他几何图元（如曲线端点或孔中心），则会保留约束。

绘制分模线

“分模线”工具可根据方向矢量的定义沿实体边创建关联三维曲线。可视化照射在对象上的光束。分模线是在光线投射下来并开始出现阴影的位置上生成的。分模线通常用于确定自然分模线。

在激活的三维草图中，单击“三维草图”选项卡 “绘制”面板 “分模线” 。
“实体”选择器在该对话框中处于激活状态。在图形窗口中，选择“实体”。
该对话框中的选择器将更改为“方向”。选择工作平面、平面、边或轴以指定拔模方向。
（可选）您可以通过执行以下操作从分模线生成中排除几何图元：
- 在该对话框中选择“面”，然后在图形窗口中选择要从曲线生成中排除的面。
- 选中“排除直面”选项。
- 选中“排除内部面”选项。
单击“确定”创建曲线。
Inventor 将会沿曲面的外部边界生成关联曲线。位于拔模方向的面将被忽略。
如果需要，添加直线或样条曲线以创建封闭边界。
若要使用分模线分割对象，请从封闭的草图生成边界嵌片曲面。使用边界曲面作为“分割工具”。如果边界曲面不能分割实体，请延伸曲面。
若要禁用关联，请在浏览器中选择分模线，单击鼠标右键，然后从关联菜单中选择“断开关联”。
