冲压表达的可见性
通过新选项，您可以控制各个冲压表达显示。
在“冲压工具”对话框中添加了以下展开模式替代：
- 显示成形冲压特征
- 显示草图表达
注： 必须使用简化的草图表达定义钣金冲压 iFeature，才能使用此选项。
- 显示中心标记
将“忽略展开模式替代”作为一个选项添加到了“展开模式”编辑对话框的“冲压表达”选项卡中。
注：
其形状延伸到展开模式边界之外的冲压工具现在已替代其定义，以显示为一个中心标记或草图，而不显示错误。
除非在 Inventor 2017 中删除并重新创建了展开模式，否则传统展开模式冲压替代会继续显示错误。
有关详细信息，请参见将形状冲压到钣金平板上的步骤。
展开 iFeature
在“提取 iFeature”创建对话框和“冲压工具”插入对话框中添加了“在展开模式中展开”选项。通过此新选项，可以展开某些类型的冲压特征。必须在这两个位置指定该展开选项才能展开冲压形状。
- 如果将 iFeature 创建为常规钣金特征，则展开仅限于可展开的 iFeature。
- 无法展开变形形状，例如字模凸柱和百叶窗。
有关详细信息，请参见使用 iFeature 的步骤。
“钣金”对话框的增强功能
以下对话框包含新功能：
- 在“拐角圆角”和“拐角倒角”对话框中添加了“应用”按钮以提高效率。
- “拐角圆角”对话框现在可调整大小，并在整个任务中保持不变。
延时更新展开模式
- 为“文档设置”对话框的“造型”选项卡添加了“展开模式计算”选项。
- 为“文件打开选项”添加了“展开模式延时更新”。

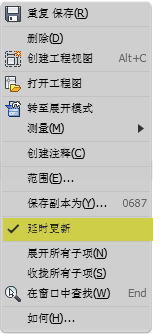

- 也可以在浏览器中的“展开模式”上单击鼠标右键以延时更新。
直接编辑
为“钣金修改”功能区面板添加了“直接编辑”命令。
