通讯和互操作性

BIM 简化

如果不需要完整的产品定义，则可以使用 Inventor 中的简化工具，将模型转换为更简单的表达。您可以在将目录模型提供给客户之前，删除其中的知识产权内容。或者，可以使用此工作流在 Inventor 中准备 Revit 族文件，其包含程序自有的 Revit 格式特征。

用于部件的简化工具

• 包括零部件 使用选定零部件创建视图表达。
• 定义封套 通过将零部件或零件替换为一组框或圆柱封套，简化该零部件或零件。
• 创建简化的零件 使用当前视图表达创建简化的零件。不包含隐藏的零部件。

识别 Revit 特征 - 零件的环境

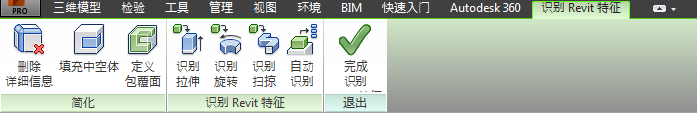

在“识别 Revit 特征”环境中，使用“简化”面板中的命令来降低模型复杂度。若要使用可由 Revit 识别的特征表示模型，请使用“Revit 特征”面板中的“识别”命令。

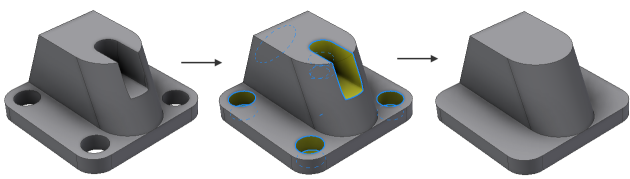

• 删除详细信息 通过删除识别的圆角、倒角或自定义选择的面，来简化模型。。



• 填充中空体：使用曲面面片封住孔和腔，以便填充模型中空体

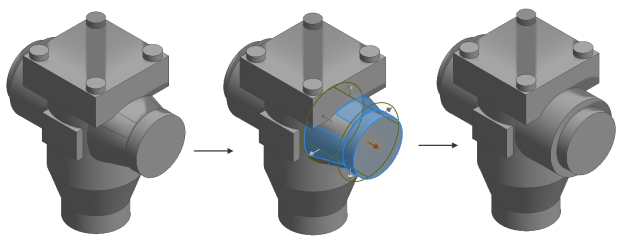

• 定义包覆面 通过使用长方体/圆柱体包覆面替换选定零部件，或创建表示零部件形状的简单拉伸特征，来简化模型。



• 识别拉伸 识别拉伸特征，并将它们转换为 Revit 识别的拉伸。
• 识别旋转 识别旋转特征，并将它们转换为 Revit 识别的旋转。
• 识别扫掠 识别扫掠特征，并将它们转换为 Revit 识别的扫掠。
• 自动识别 自动识别拉伸和旋转特征，并删除圆角和倒角。

BIM 交换

程序自有的 Revit 族文件可以使用零件文档“BIM 交换”环境中的“导出建筑零部件”进行导出。此外，接头、特性、参数、方向、类别和插入点信息可添加到 Revit 族文件格式。

在导出 Revit 族文件之前，Inventor 用户必须准备模型，以便将模型特征转换为程序自有的 Revit 格式特征。在 Inventor 2014 中，拉伸、旋转和扫掠特征可以转换。Inventor 用户可以使用 BIM 简化环境转换现有模型，也可以仅使用这三个特征来构造模型几何图元，从而创建一个兼容的模型。

检查 Revit 特征

显示一个 HTML 报告，其中提供有关模型所包含的特征的信息，这由 Revit 族文件特征转换规则定义。

此命令用于确定将特征作为 Revit 族文件导出时，成功转换特征的可能性有多大。报告包含每个特征转换的状态及所有失败转换的原因。

下游 BIM 工作流

使用“BIM”选项卡中的命令可以从“简化”到“BIM 特征识别”和“BIM 交换”向下游推进工作流。所有 BIM 功能都可以从“BIM”选项卡进行访问。

在部件文档中完成“创建简化的零件”命令后，可以在新创建的零件中从“BIM”选项卡执行以下操作：

• 访问由“检查 Revit 特征”命令生成的报告，检查以确保从 BIM 交换环境复制 Revit 特征。
• 如果使用“检查 Revit 特征”后发现不支持的特征，请从“BIM”选项卡访问“识别 Revit 特征”。
• 从“BIM”选项卡直接访问“BIM 交换”命令，以将模型导出为 .adsk 或 .rfa 文件。

点云增强功能

Autodesk 总结为点云扫描文件编制了索引，并且创建了可以在 Inventor 中使用的 .rcs 和 .rcp 文件。您可以将多个扫描收集到单个实景捕获项目（.rcp) 文件，然后将其作为组附着在 Inventor 中。

新的“在原点处插入”设置允许您在附着点云时，在布局的 0,0,0 处插入点云。默认情况下，插入点可以为任意点（图形屏幕上的拾取点）。

转换器

增加了对导出以下版本的支持。现在可以导出：

• Parasolid 版本 9.0 到 25.0
• Pro/ENGINEER Granite 版本 1 到 8.0
• CATIA V5 版本 R10 到 V5-6R2012。

增加了对导入以下版本的支持。现在可以输入：

• CATIA V5 版本 R6 到 V5-6R2012
• NX 版本 Unigraphics 13 到 NX 8.0
• SolidWorks 版本 2001 Plus 到 2012
• 最高 Wildfire 5.0，Creo Parametric 版本 1.0 到 2.0

Revit 互操作性子组件

通过 Revit 互操作性子组件，您可以：

• 在“装入零部件”对话框中导入 .rvt（Revit 项目）文件。
• 在“导出建筑零部件”对话框中导出 .rfa（Revit 族）文件。Revit 族文件是 Revit 中的内容文件，如冷水机组、泵、空调设备、加热炉罐、家具等。

您必须选中该复选框来安装 Revit 互操作性功能以与 Revit 模型进行交换，从而提取和记录建筑信息。如果未安装 Revit 互操作性子组件，您将无法导入和导出 Revit 文件。

Autodesk 360

新的“启动网站”命令位于“Autodesk 360”选项卡上，用于启动 Autodesk 360 网站，您可以在该网站管理存储在云中的文件。

在文件对话框（如“另存为”、“保存副本为”、“打开”、“装入零部件”和“创建零部件”对话框）中，可以使用位置面板顶部的命令从 Autodesk 360 打开文件并将文件保存到其中。您可以从具有位置面板的所有文件对话框中访问 Autodesk 360。

添加具有 Autodesk 360 从属关系的文件时，可以使用 Autodesk 360 添加所有文件参考。例如，添加包含十个零件文件的部件文件，会添加全部十个零件文件及项目文件。此新功能可自动跟踪和上载/下载引用的文件。

新的 Autodesk 360 驱动器包含在 Windows 资源管理器中。您可以将文档从 Windows 资源管理器拖放到 Autodesk 360 驱动器。从 Windows 资源管理器添加到您的 Autodesk 360 驱动器的文件将自动上载并与您的 Autodesk 360 帐户同步。在该过程中将上载所有参考文件。

Autodesk 360 通知图标会自动安装在任务栏通知区域中。如果您添加到云中的任何文件未与本地计算机上的相应文件同步，将显示一条消息。可以随时将鼠标悬停在通知图标上来检查状态。
