支持在带配件的软管上创建多个中间点
两个新的关联菜单选项“偏移点”和“中间点”使您可以在敷设带配件的软管时创建多个中间点。可以先放置一个配件，构造软管，然后通过放置第二个配件完成操作。也可以放置两个配件，并构造软管，从而在“中间点”和“偏移点”命令之间进行切换。
有关详细信息，请参见创建软管管线的步骤。

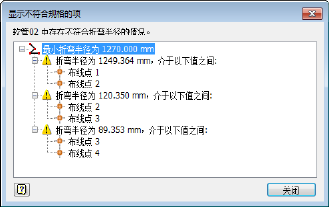

新的“显示不符合规格的项”对话框提供软管不符合规格的项的视觉反馈
选择有问题的弯曲半径时显示的消息框已替换为新的“显示不符合规格的项”对话框。新的“显示不符合规格的项”对话框会显示一个树状列表，其中包含出现不符合规格的弯曲半径的样条曲线段。在对话框中选择一个节点会在图形窗口中亮显对应的线段。
有关详细信息，请参见检查软管管线中的折弯半径的步骤。
“三维布管”对话框的增强功能
- 三维布管样式：现在，调整该对话框的大小还会增加样式设置面板的大小。不再需要滚动便可查看完整的“名称”、“族”、“标准”或“外观”信息。

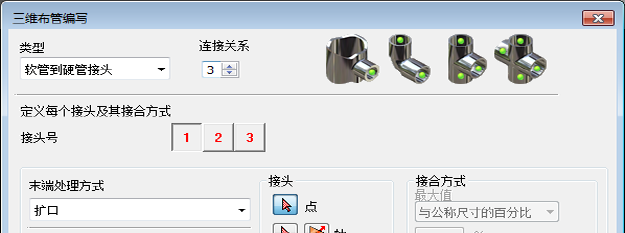

- 三维布管编写：现在，添加的连接数超过七个时，可调整大小的对话框的宽度也会增加。
-
三维布管管路文件名：当您更改“三维布管管路文件名”字段和“管路文件名”字段的名称时，“管路文件的位置”字段中的目标文件夹将自动更新。
有关详细信息，请参见关于三维布管。
其他可提高工作效率的增强功能
- 自 Inventor 2016 起适用于硬管管线中的配件的关联菜单选项“更改配件直径”现在可用于软管管路中的配件。可以选择软管管路中的一个或多个配件并更改所有选定配件的直径。
有关详细信息，请参见创建软管管线的步骤。
- 在现有管线中放置配件时，可使用新的关联菜单选项“更改大小”和“编辑连接”。
- 选择多个三维布管零部件时，可以使用新的关联菜单选项“删除所有连接”。
- 使用空格键可在不包含任何管线的管路中的三维布管配件上反向配件连接。
- 您不再需要单击“连接配件”对话框中的“确定”按钮来接受自由配件和基础配件选择。“连接配件”对话框中的默认焦点现在设置为“确定”。
有关详细信息，请参见在三维布管中连接和编辑配件接头和零部件的步骤。
- 在激活的管线中，现在可以选择多个定位特征以及删除添加为包含几何图元的多个定位特征。
有关详细信息，请参见关于三维布管。
