工程图

分割表

您可以分割明细栏、孔、修订或常规表，然后将所需的表线段重新放置在工程图纸上的所需位置。

若要拆分表，请在表行中的文本上单击鼠标右键，然后单击“表”“拆分表。该表将拆分为两个片段。在浏览器中，新的表片段会显示为父表的一个子项。若要取消表拆分，请在表片段上单击鼠标右键，然后单击“合并表”。

注：对表父分段所做的编辑将升级到子分段。对子分段所做的更改不影响其他表分段。

“工程视图”对话框中的一个新选项可创建不会随时间的变化变得精确的光栅视图。您可以控制何时使视图变得精确。

光栅视图可帮助您在编辑较大模型时，延时成本较高的精确工程视图重新计算。例如，打开工程图文档，然后将所有视图转换为光栅。打开部件文件，然后编辑模型。工程图文档将显示所做的更改，无需等待进行完全的重新计算。

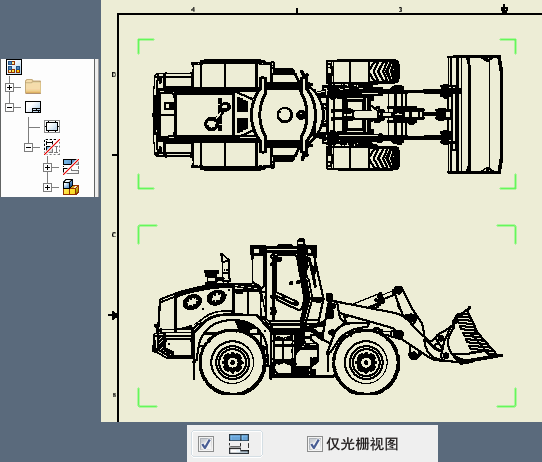

光栅视图将显示在浏览器中，并且包含一条红色对角线。绿色括号为显示的光栅视图添加了框架。

使用浏览器关联菜单将各个视图转换为精确视图或光栅视图。使用显示中的关联菜单，选择“将所有视图设置为精确视图”或“将所有视图设置为光栅视图”转换多个视图。

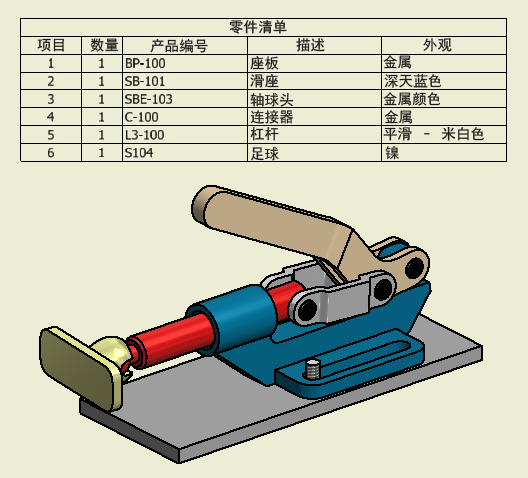

模型外观值将添加为可选特性。您可以将外观特性添加到 BOM 表或明细栏。
