三维草图增强功能

常规三维草图

关联菜单

在绘制几何图元时显示的关联菜单中添加了以下命令：

• 与平面对齐
• 定向 Z 轴
• 定向到世界坐标系
• 捕捉交点

状态栏

在状态栏中添加了以下控件：

• 平行模式
• 动态标注
• 捕捉对象
• 推断约束

复制/粘贴

在三维草图环境中添加了复制和粘贴功能。您可以在同一三维草图或三维草图之间复制并粘贴实体。

提示： 几何图元将粘贴在与源几何图元相同的位置。您可以在粘贴后移动几何图元。

拖动几何图元

早期版本仅支持通过端点和中心点拖动几何图元。现在，可以通过选择几何图元的任何部分拖动三维草图实体。

约束

为“约束”命令添加了以下约束类型：

• 在面上：将选定的点、直线、圆弧或样条曲线约束到平面，或将选定的点约束到曲面。
• 等于：将选定的圆弧和直线约束为相同的长度。
• 与 X 轴平行、 与 Y 轴平行、 与 Z 轴平行：使所选的线性几何图元与 X、Y 或 Z 轴平行。
• 与 XY 平面平行、 与 YZ 平面平行 与 XZ 平面平行：使选定的几何图元与 XY、YZ 或 XZ 平面平行。

在关联菜单中添加了删除约束。

有关详细信息，请参见应用几何约束的步骤。

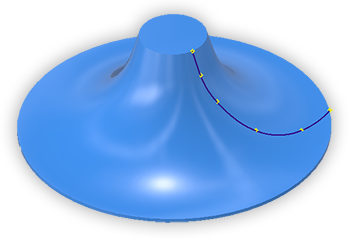

直接在面上绘制曲线

面上的曲线：您可以通过在零件面上直接绘制草图来创建三维插值样条曲线。曲线创建支持捕捉到顶点和边、约束、点插入和编辑、曲率显示等。

有关详细信息，请参见在面上绘制曲线。

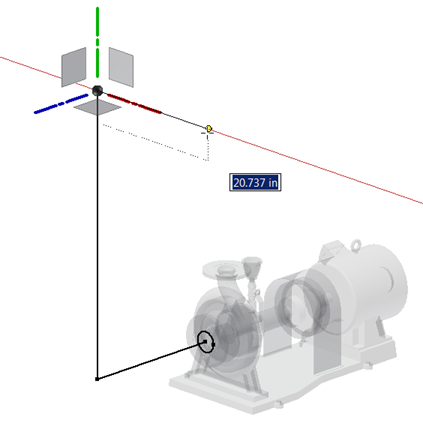

三维草图绘制工具

“三维草图”环境中引入了新的三维空间指示器和新增功能。

• 平行模式：使用 Ctrl+R、关联菜单或任务栏中的图标打开平行模式，并且沿 X、Y 或 Z 轴进行绘制。

• 动态标注：使用 Ctrl+D、关联菜单或任务栏中的图标打开或关闭动态标注显示。
• 在平面上绘制：单击空间指示器中的一个平面以在平面上进行绘制。
  提示： 按住 Shift + 空格键以在平面和与屏幕平行之间切换。

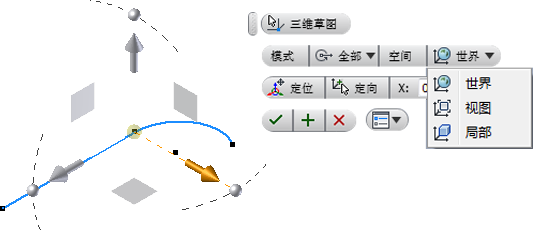

三维变换

在“三维草图”环境的“修改”面板中添加了三维变换命令。新的“三维变换”命令提供了一组强大的几何图形操纵工具。

使用该新命令可以自由或精确地移动或旋转几何图元。还可以设置选项以基于世界坐标系、当前视图或局部坐标系重定向空间坐标轴或操纵几何图元。

有关详细信息，请参见使用三维移动/旋转和变换。
