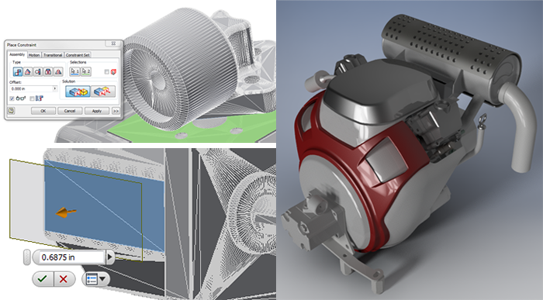

在网格模型中创建面以及添加定位特征、约束等内容
在处理网格模型方面有了大大的改进。
- 导入 OBJ 格式到零件或部件文档中。大型网格文件的导入速度较慢。
- 将实体/曲面/网格模型导出为 OBJ 格式。颜色当前不受支持。
- 使用“拟合网格面”命令从网格面创建面。选择要创建的网格面和面类型，或接受“自动调整”选项，此时会显示曲面预览。单击“应用”，系统将会创建面。
- 使用“约束”和“装配”命令可创建网格之间以及网格与实体或曲面之间的关系。
- 使用网格作为工作平面、轴和点的输入添加定位特征。有两个输入例外：圆环体的圆心和边回路的中心点。
- 将“测量距离”和“角度”命令与各类网格输入配合使用：面、边、顶点和推断的网格轴、中心点以及中点。当前不支持测量网格零部件与部件特征之间的距离和角度。
- 快速加载受支持。导入 STEP 或 JT 部件网格，保存 Inventor 部件，然后使用快速模式。
- 支持将视觉样式用于网格零部件。
有关详细信息，请参见关于使用网格几何图元。
