选择命令参考

零件

选择实体: 在零件中选择实体或曲面体。
选择特征: 在零件中选择特征。可以亮显并选择特征或用于定义特征的单独曲线。
选择面和边: 设定命令以选择零件中的面和边。
选择草图特征: 选择用于创建特征的草图几何图元。同样可以亮显并选择草图或用于定义草图的单独曲线。
选择“标注”: 在零件上选择三维标注。您可以使用此过滤器选择多个三维标注来控制每个视图中的可见性。

与预选面或边相切的面或边的选择集

创建零件、部件或草图中彼此相切的所有面或边的选择集。在图形窗口中：

使用鼠标左键，双击面或边。

或

在零件或部件环境中：
- 选择一个或多个面或一条或多条边，单击鼠标右键，然后从关联菜单中选择“选择切线”。
  注：按住 CTRL 键以选择多个面或多条边。
在草图环境中：
- 选择面或边，单击鼠标右键，然后从关联菜单中选择“选择相切”。

工程图选择模式

在工程图中设置选择模式和过滤器设置，并选择要操作的元素。

访问

在快速访问工具栏上，单击“选择”命令上的箭头。

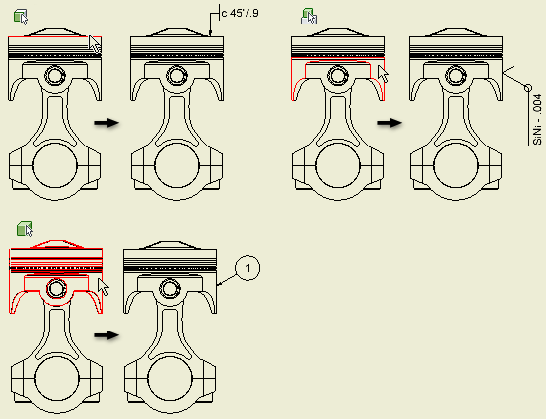

选择模式

设置在工程视图中用于选择零件和部件（Inventor LT 中未提供）的元素的模式。

选择边优先: 选择零件上的边。
选择特征优先: 选择零件上的特征。
选择零件优先（Inventor LT 中未提供）: 选择零件。
选择所有 Inventor 尺寸（Inventor LT 中未提供）: 将选择当前图纸中的所有尺寸，并将其放置在新的选择集中。
选择所有模型尺寸（Inventor LT 中未提供）: 将选择当前图纸中的所有模型尺寸，并将其放置在新的选择集中。
选择所有替代尺寸（Inventor LT 中未提供）: 将选择当前图纸中的所有替代尺寸，并将其放置在新的选择集中。

注：替代尺寸是具有已更改值或隐藏其值的尺寸。
选择所有 AutoCAD 尺寸（Inventor LT 中未提供）: （仅适用于 DWG 文件）将选择当前图纸中的所有 AutoCAD 尺寸，并将其放置在新的选择集中。

选择过滤器

指定用于定义可在工程图中选择哪些元素的过滤器集。可以用“选择过滤器”自定义过滤器集。单击以应用某过滤器集。

编辑选择过滤器: 将打开“选择过滤器”对话框，可在其中指定要为每种过滤器类型激活的过滤器。您还可以选择或清除所有过滤器列表中的过滤器。
全选: 将所有过滤器类型中的所有选定过滤器应用于工程图中的元素。
布局过滤器类型: 将激活指定的过滤器类型，以应用于工程视图。
局部过滤器类型: 将应用过滤器集来选择细节信息，例如尺寸、中心线、中心标记和文本。抑制选择其他元素，例如符号。
自定义过滤器类型: 应用自定义的过滤器集。

工程图过滤器

指定在工程图中使用“选择”命令过滤器集时可选择的元素。

访问

在快速访问工具栏上，单击“选择”命令上的箭头，然后单击“编辑选择过滤器”。

过滤器集

指定要改变的“自定义”、“详细信息”或“布局”过滤器集。单击箭头并从列表中选择过滤器集。

过滤器

列出可用于选定过滤器类型的过滤器。可以选择在工程图中选定的过滤器。单击以添加一个过滤器，或清除复选标记以忽略过滤器集中的过滤器。

全选: 选择整个列表，使得可以在工程图中使用所有过滤器。
选择“无”: 清除所有过滤器类型的复选标记。
反选: 在选定的过滤器与取消选定的过滤器之间进行切换。

部件（Inventor LT 中未提供）

设置选择模式，并选择要在部件中操作的元素。

访问

在快速访问工具栏上，单击“选择”命令上的箭头。

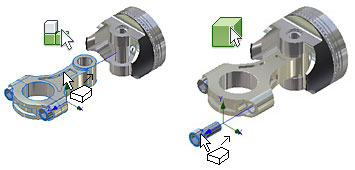

零部件优先

设定命令以选择完整的零部件。零部件可以是零件或是子部件。不能选择子部件中的子零件或零部件。

零件优先

设定命令以选择零件，无论这些零件是作为单个零件还是子部件中的零部件添加到部件中。不能选择零件的特征或草图几何图元。

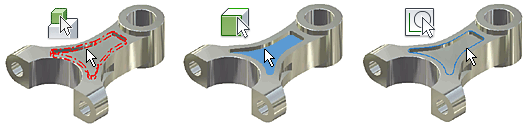

特征优先

设定该命令以选择部件中任何零件上的特征（包括定位特征）。

选择面和边

设定命令以选择部件中任何零件上的面。同样可以亮显并选择面或用于定义面的单独曲线。

选择草图特征

设定命令以选择用于创建特征的草图几何图元。同样可以亮显并选择草图或用于定义草图的单独曲线。

仅选择可见引用

仅在选择集中包括可见的零部件。“仅选择可见的零部件”适用于所有选择方法。

启用预亮显

当光标在对象上移动时，将显示预亮显。默认情况下，已激活该命令。在部件和焊接件环境中，当关闭预亮显后，它不会在零部件或零件选择优先中显示。

此设置不会影响始终会显示预亮显的“选择其他”命令。

还可以从“应用程序选项”对话框的“常规”选项卡中获取“启用预亮显”命令。

零部件选择选项会根据特定标准创建一个集合。选定的集可以用于其他操作，例如调整可见性。

选择所有引用: 选择当前文件中所选模型的所有引用。
约束到: 选择并亮显约束到一个或多个预选零部件的零部件。
零部件大小: 选择并亮显符合“按大小选择”中设定的大小的零部件。选定零部件的边框的对角点可确定大小。可以单击箭头选择一个零部件以测量其大小。选中相应的选项，以选择大于或小于零部件大小的零部件。可以使用百分比，100% 表示最大的零部件大小。
零部件偏移: 选择并亮显包含在选定零部件的边框加上偏移距离范围内的零部件。可以在“按偏移选择”中设定偏移距离，也可以单击并拖动某个面，以调整其大小。如果需要，请单击箭头以使用“测量”命令。选中此复选框，将亮显部分被包含的零部件。
球体偏移: 选择并亮显位于选定零部件周围的球体内的零部件。可以在“按球体选择”中设定球体大小，也可以单击并拖动球体边界，以调整其大小。如果需要，请单击箭头以使用“测量”命令。选中此复选框，将亮显部分被包含的零部件。
按平面选择: 选择并亮显位于平面指定一侧的零部件。在“按平面选择”中选择边界平面和侧边（方向）。选中此复选框，将亮显部分被包含的零部件。
外部零部件: 选择并亮显外部零部件。设定“可见度百分比”来调整敏感度。
内部零部件: 选择并亮显隐藏（内部）零部件。设定“可见度百分比”来调整敏感度。
相机中的所有零部件: 选择并亮显当前视图平面中的所有“可见”零部件。设定“可见度百分比”来调整敏感度。
