了解零件、部件、表达视图和工程图文件的结构和用途。
您可以打开现有文件或使用模板创建新文件。若要查看模板，请单击“应用程序菜单”
“新建”。在“新建文件”对话框中，具有预定义单位的模板可用于应用程序的文件类型。对话框中的选项卡包含不同的标准。
模板可以包含特性信息，例如零件数据和工程视图。您可以通过查看其特性来查看存储在文件中的信息。
提示： 按 Esc 键可中止或取消正在进行的操作。取消操作所需的时间可能有所不同，具体取决于正在使用的功能或数据集。对于与真实预览有关的操作（例如抽壳或圆角），可以中断预览。在工程图中，可以中断标准视图的创建，而无法中断高速草图视图的创建。
当前，并非所有操作都可中断，在按 Esc 键时某些操作不会立即响应。当取消完成时，系统会显示一条消息。
模板存储文件夹
- Windows 7、Windows 8 和 Windows 10®：C:\Users\Public\Documents\Autodesk\Inventor LT（版本号）\Templates
Templates 文件夹中的子文件夹将作为选项卡显示在“打开新文件”对话框中。
您可以在 Templates 文件夹中创建和保存自定义模板。
零件 (.ipt) 文件
打开零件文件后，您即处于零件环境中。零件命令可以处理组合生成零件的草图、特征和实体。
大多数零件都是从绘制草图开始的。草图是创建特征所需的特征和任意几何图元（如扫掠路径或旋转轴）的截面轮廓。
零件模型是特征的集合。如果需要，多实体零件文件中的实体可共享特征。草图约束用于控制几何关系，例如平行和垂直。尺寸用于控制大小。该方式统称为参数化造型。可以调整约束或尺寸参数（控制模型的大小和形状），并可自动看到修改带来的影响。

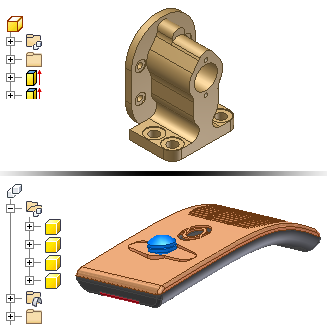

下图的上半部分显示了一个单实体零件，下半部分显示了一个多实体零件。注意每个图像中的不同零件图标。
工程图（.idw、.dwg）文件
创建模型后，可以创建工程图来记录自己的设计。在工程图中，将模型的视图放置在一个或多个工程图纸上。然后添加尺寸和其他工程图标注以记录模型。
用作工程图起点的模板具有标准工程图文件扩展名（.idw、.dwg）。
