变形，取向效应

“变形，取向效应”结果显示整个零件中因材料取向导致的最终零件翘曲。如果材料使用纤维填充，则会与零件中的纤维取向对应。

注： 要使此结果可用于 3D 零件，请从“分析向导”的“高级”选项卡上选择“对 3D 翘曲分析禁用聚合”。

此结果是使用两种方法之一计算的。

• 比对零件上用于定义平面的三个指定点所在的锚平面。已测量翘曲零件相对于此平面的变形。
• 变形的几何是比对最佳拟合平面测得的。定义该平面时要使参考点的总位移尽可能小。可以根据需要指定尽可能多的参考点。

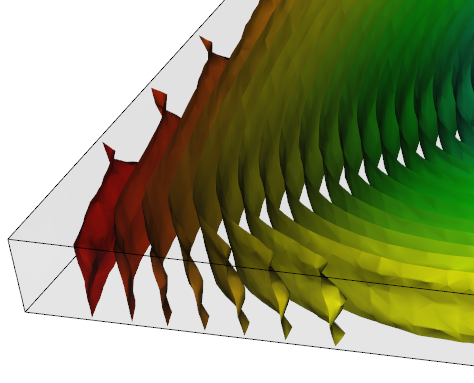

提示： 要查看 3D 零件厚度方向上的翘曲，请将结果显示更改为“等值线”（在“方案任务”窗格中右键单击结果名称，然后选择“属性” > “方法”选项卡 > “等值线”）。

双层面零件仅显示表面等值线，但是通常可以推测厚度方向上的翘曲。

使用此结果

检查零件变形范围，并确保结果在公差范围内。

可使用“图形属性”对话框的“变形”选项卡上的“比例因子”设置来放大较小的变形。

变形结果可制作成动画。动画演示了零件从原始零件形状到最后变形几何形状的变化过程。

检查事项

平行和垂直于材料取向的方向上的收缩量变化会导致取向变形。这类似于收缩不均。以下内容概述了除选择其他材料外可影响此类变形的方法。

• 更改成型条件
• 更改浇口位置
• 更改零件厚度
