使用“模具表面向导”创建模具网格

“模具镶块向导”是一种工具，用于围绕模型快速为立方体 CAD 模具或外表面建模以提高冷却分析的精度。

对于冷却和冷却 (FEM) 分析，只需要一个模具。分析序列会自动确定模具的网格类型。示例：包含冷却 (FEM) 的序列对模具使用 3D 网格；包括冷却的序列使用三角形来划分模具的网格。

与零件接触的模具内部和外部的边长不同，这可能会生成较粗糙的网格。

有两种方法可用来划分模具的网格：

使用此工具时，无需输入任何几何。

1. 选择包含冷却或冷却 (FEM) 的分析序列。
2. 单击 （“几何”选项卡 > “创建”面板 > “模具表面”）。也可以单击鼠标右键或双击“方案”面板中的“创建模具组件”，并选择“模具表面向导”（图 1 中的编号 1）。


图 1：“方案”面板内的“创建模具组件”选项。

3. 在“模具表面向导”对话框中输入所需的参数。

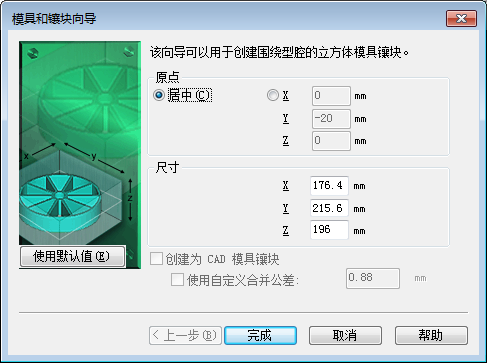

图 2：“模具表面向导”对话框

“模具镶块向导”根据提供的输入确定所需 CAD 模具或模具表面的尺寸。除非您选择直接创建 CAD 模具，否则该向导会为立方体的每个面创建一个区域，将特性模具表面指定给这些区域，然后对这些区域划分网格。可将模具表面区域和单元分别指定给各个层，以便可以控制其可见性与属性。

提示： 如果模型是内含许多冷却管道和浇注系统的复杂模型，建议验证网格。深入观察模具，确保连接均正确。
