设置由螺杆位置控制的阀浇口

在创建阀浇口控制器或通过编辑现有阀浇口控制器时，您可以选择通过螺杆位置触发阀浇口。

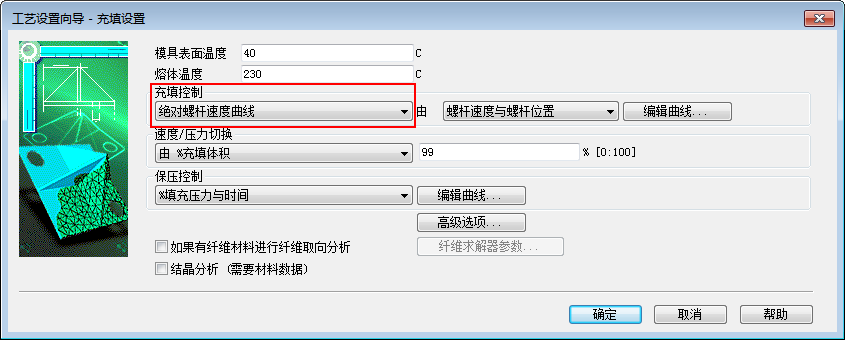

1. 单击 （“主页”选项卡 > “成型工艺设置”选项卡 > “工艺设置”），然后选择包含螺杆速度曲线的“充填控制”选项。

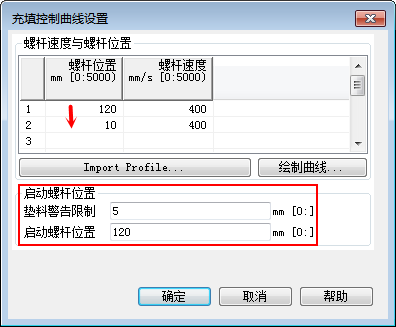

2. 单击“编辑曲线”，然后检查并在“充填控制曲线设置”对话框中输入适当的值。这些值必须符合您稍后创建的阀浇口控制器曲线。


   特别要确保：

   • 在“螺杆位置”的表格中输入的值是以值递减顺序输入的，
   • “启动螺杆位置”值与稍后设定的阀浇口控制值一致，例如


3. 单击“确定”，关闭“充填控制曲线设置”对话框。
4. 单击“确定”，关闭“工艺设置向导”对话框。
5. 单击 （“边界条件”选项卡 > “浇注系统”面板 > “阀浇口控制器” > “创建/编辑”）以打开“创建/编辑阀浇口控制器”对话框。
6. 或者
   • 从表中选择现有控制器并单击“编辑”，或者
   • 单击“新建”。

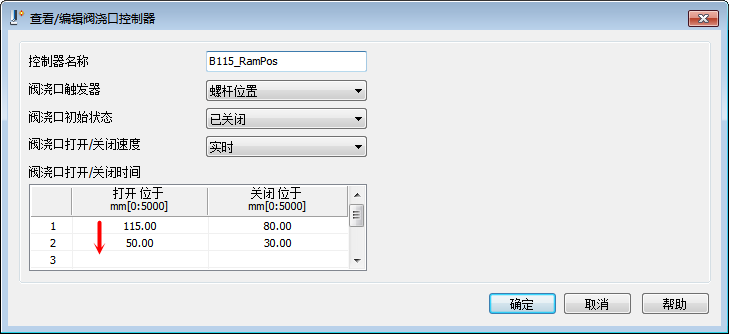

7. 在“阀浇口触发器”下拉菜单中，选择“螺杆位置”。
8. 在“阀浇口打开/关闭时间”表中输入适当的值，并确保它们与您之前在“工艺设置”对话框中输入的值一致。
9. 单击“确定”，关闭所有对话框。

注意： 对于多料筒热塑性塑料注射成型模拟，按螺杆位置触发的阀浇口特定于附着同一热浇口的料筒。软件会自动确定关联料筒的注射节点。您无法将阀浇口附着到一个热浇口并指定与另一热浇口关联的料筒。确保为关联的料筒设置相应的阀浇口。
