建模
有时,您可能会发现有必要创建要添加到已导入 CAD 模型中的几何体,以提高模拟的精度。“

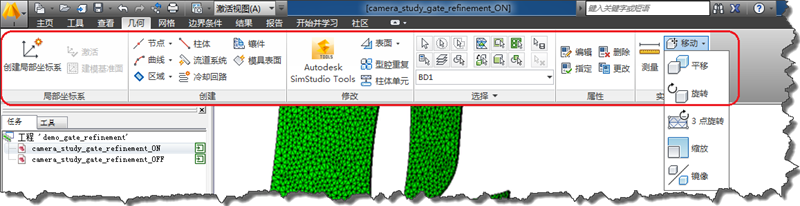

几何
”选项卡上提供的“建模”工具可帮助您创建简单的几何体,例如 :
流道
浇口
主流道
冷却管线
模具
在
Synergy
中创建的几何体基于节点、曲线和/或区域。一般来讲,涉及的步骤包括:
创建将用于定义几何体的曲线(直线)或节点。
设置属性类型。
创建区域。
然后必须对几何体进行网格划分。
本节内容
建模基准面
建模基准面用于创建或重新定位分型面,以及简化冷却管道和流道系统的建模。
局部坐标系
局部坐标系 (LCS) 是与模型中各节点相关联的 X、Y 和 Z 轴集合。通常情况下,最好使用局部坐标系来分配约束和载荷,这样可将约束或载荷简化为一个方向。
指定坐标和模型实体的步骤
本主题为您提供了两种备用方法,用于选择或指定坐标和其他模型实体,并介绍了绝对坐标和相对坐标之间的差异。
节点工具
建模节点是一种建模实体,用于定义空间中的坐标位置。例如,使用节点来确定曲线的端点或建立流道系统的模型。
曲线
曲线是模型的组成部分,它们是用来创建模型的几何线条。曲线可以是两点间的直线,也可以是由三点或更多点构成的曲线。
区域
区域是从一个或一系列曲线创建的 2D 闭合区域。此闭合区域的边界不与自身交叉。
选择工具
使用
“选择”
工具可以只选择需要直接操作的实体。
模型操作
使用
“实用程序”
面板中的工具与模型交互。
过滤器
当您在
模型显示窗格
中单击时,过滤器可通过自动捕捉到距所选模型或网格实体最近的实例来帮助您选择所需的模型或网格实体。
