对 CAD 模型自动调整网格尺寸

自动调整网格尺寸在 CAD 面上会基于模型尺寸和曲率自动指定边长和弦角。

此功能适用于以下网格类型：

• 3D
• 双层面

自动调整网格尺寸的优势

1. 区域中具有高曲率的精细网格可实现分析准确性与计算时间之间的平衡。可更准确地表示小特征几何。
2.

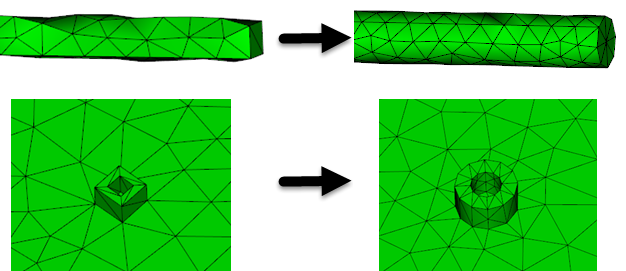

   图 1：自动调整尺寸已关闭（左）与自动调整尺寸已打开（右）

3. 相同的边长用于装配中不同主体之间的接触面。 这将改进热传导模拟。

4. 模具网格的分级如下：外部面上使用的网格单元较大，内部面上使用的网格单元较小。 对于具有体积相对较大的固体材料的模具，无需精细的网格即可获得准确的分析。将更精细地划分内部模具面的网格，以便在该区域中捕获更加动态的过程性质。


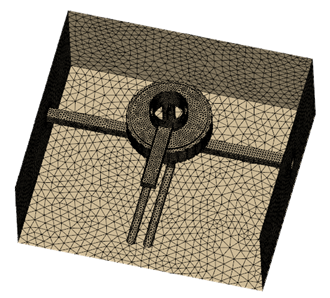

   图 2：外部和内部模具面之间的边长变化

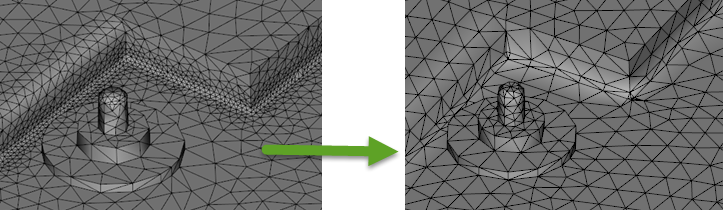

5. 使用自动调整大小，“弦长”设置将无法用于圆角。这样可以避免区域中出现密集网格，这通常具有较少的关注。
