输入 CAD 几何和使用模具网格工具

输入 CAD 几何和使用模具网格工具仅适用于包含冷却 (FEM) 的序列。

1. 针对模具输入 CAD 几何。
2. 为模具指定相应特性的步骤
   1. 选择它，
   2. 在选择项上单击鼠标右键
   3. 选择“更改特性类型...”

      也可以单击鼠标右键或双击“方案”面板中的“创建模具组件”，并选择“添加 CAD 模具组件”（图 1 中的编号 2）。



      图 1：“方案”面板内的“创建模具组件”选项。

3. 单击 （“网格”选项卡 > “网格”面板 > “模具网格”）。

   如果未勾选“模具部件”，还可以双击“方案”面板中的“创建模具 3D 网格...”（请参见图 2）。

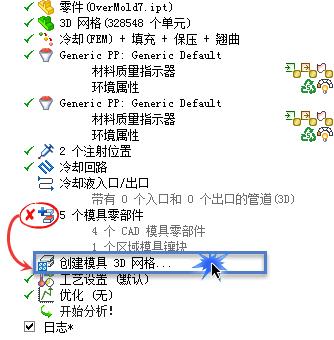

图 2：创建模具 3D 网格

将自动设置网格参数，但可以对其进行自定义。全局边长是要进行处理的主参数。
