重新划分网格 - 预览节点

如果对双层面零件的某个区域重新划分网格，则可在将所做的更改应用于网格之前预览其效果。

选择某一区域，单击 “网格”选项卡 > “网格修复”面板 > “重新划分网格”，并通过在重新划分网格面板中输入新边长或通过调整新“比例”滑块来定义新边长。更改后的网格表示将重叠在零件上。

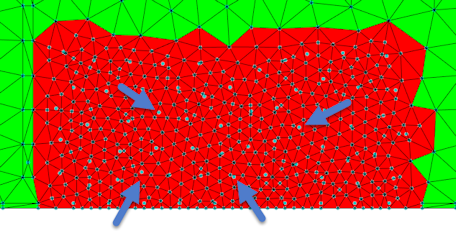

通过此重叠图像可在实施更改之前查看新网格。原始网格由通常与新网格节点不对应的大节点表示。通过这两组节点可以更直接地查看建议的边长更改的影响。
