翘曲的网格聚合和分离翘曲原因

用于翘曲计算的“网格聚合”选项已从原始网格转换到较粗糙的网格。该选项不但可以减少计算时间，而且仍然可以生成与未使用网格聚合的分析中生成结果相近的结果。此功能现已扩展到使用“分离翘曲原因”进行翘曲计算。

您可以同时启用这两个选项。计算因收缩不均、冷却不均和纤维取向而引起的翘曲所需的时间将显著减少。

如果要分析大型模型并且需要分离因这些原因而引起的翘曲，网格聚合和分离翘曲原因将非常有用。此功能支持 3D 网格和小变形翘曲分析类型。

要启用此功能，请执行以下操作：

• 依次单击（“主页”选项卡 > “成型工艺设置”面板 > “分析序列”），并选择一个包含翘曲的序列。
• 单击 （“主页”选项卡 > “成型工艺设置”面板 > “工艺设置”）。然后，单击“下一步”，直到“翘曲设置”页面出现为止。

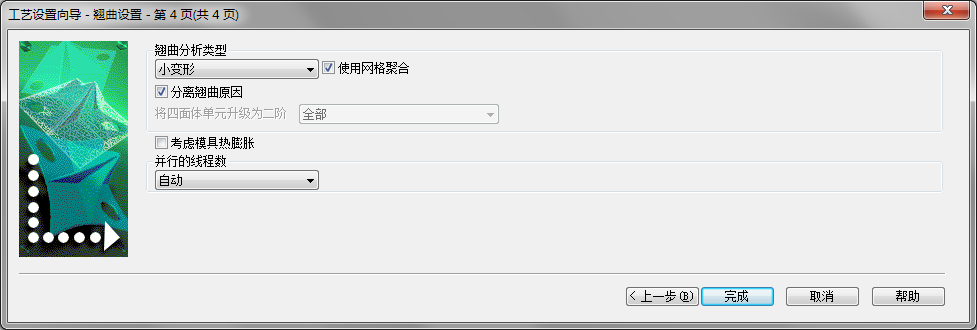

• 将“翘曲分析类型”设置为“小变形”，选择“使用网格聚合”和“分离翘曲原因”。

翘曲计算完成后，结果将映射回原始网格并显示为以下内容：

• 变形, 所有效应（总计值和 X、Y、Z 分量）
• 变形, 冷却不均（总计值和 X、Y、Z 分量）
• 变形, 收缩不均（总计值和 X、Y、Z 分量）
• 变形, 取向效应（总计值和 X、Y、Z 分量）。
