查询实体增强功能

现在，您既可以查询 CAD 实体和网格实体，也可以使用“实体导航器”浏览每个查询的网格或 CAD 实体。

查询实体增强功能主要侧重于两个方面：

1. 除了与实体（如四面体、三角形、节点和柱体）相关的网格外，“查询实体”工具现在还支持主体、面和边等 CAD 实体。
2. 已添加实体导航器以便在查询到的实体之间导航。

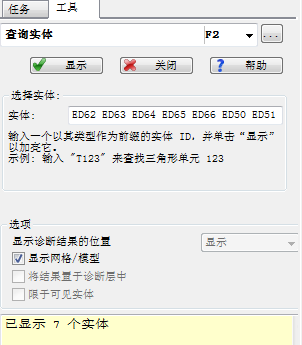

“查询实体”对话框

若要访问此面板，请单击 （“几何”选项卡 > “实用程序”面板 > “查询”）。

现在，您可以按 ID 查找并亮显 CAD 实体。

输入 CAD 实体后，将采用与网格实体相同的方式亮显查询结果并将其显示为文字。

注： “将结果置于诊断层中”选项仅适用于网格实体。

在填充完“实体”字段后，单击“显示”将在功能区中打开“实体导航器”。

实体导航器

导航器将亮显实体并允许您浏览这些实体。单击箭头可移动到后面的实体。也可以单击“导航器”下拉列表中的项，将导航到选定实体并且该实体将亮显。
