改进层 3D 网格生成器

基于“改进层”的新 3D 网格生成器已提升质量和分析精度。

在 Autodesk Moldflow Insight 2017 中，零件的默认 3D 网格生成器将以“改进层”为基础。此网格生成器对模具零部件使用的算法与 Autodesk Moldflow Insight 2016 网格生成器使用的算法相同。

注： 旧版 3D 网格生成器将仍作为非默认网格生成器进行提供。

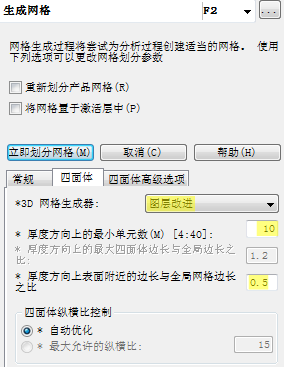

若要访问此新网格生成器，请单击（“网格”选项卡 > “网格”面板 > “生成网格”）。“改进层”是默认的 3D 网格生成器。

新改进 3D 网格生成器的优点

• 它不依赖于曲面匹配。
• 厚度方向的单元数的默认值已从 6 更改为 10。

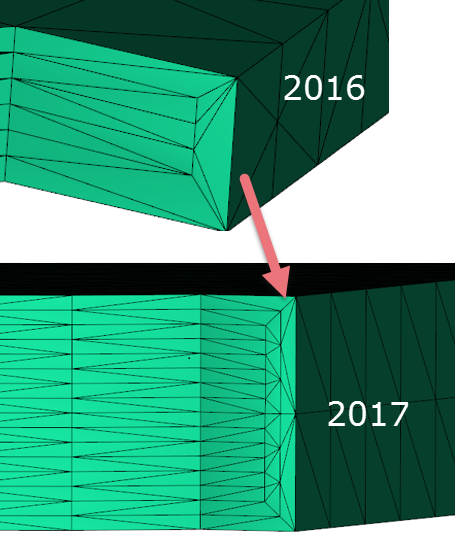

  优化了边附近的细化

• 当表面上没有任何内部节点时，它将优化边附近的表面网格。
• 该网格生成器可以在短粗区域中生成更好的网格，并且运行速度比旧网格生成器大约快 30%。
• 中心区域的转换更为平滑。
