与传统的微孔发泡注塑相比，微孔发泡型芯背面技术可使您减少微孔发泡零件的密度。在此 2017 版本中，您可以模拟微孔发泡型芯背面技术，该技术通过在保压阶段末尾打开模具来触发发泡。
此功能适用于以下网格类型：
3D
在微孔发泡型芯背面技术中，最初完全填充型腔。在保压阶段结束时，会因为模具的型芯边上的倒退运动而发生发泡。当表皮层形成到相应的厚度时，将在保压阶段的末尾打开模具的型芯边，但型芯的热和柔软程度仍然足以发泡。开模数通常相当于型腔厚度。注塑零件的质量取决于孔状结构，并且受控于工艺条件、延迟时间和型芯背面速度和型芯背面距离。

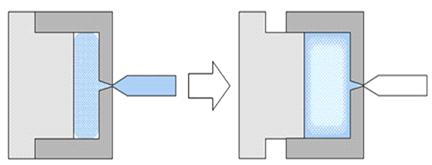

微孔发泡型芯背面工艺

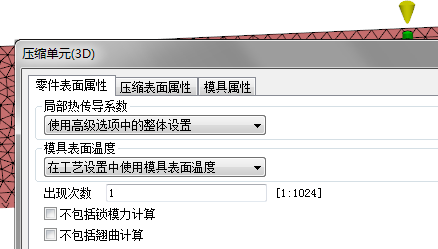

注： 要使用此功能，必须先将特性“压缩单元(3D)”分配给模型的四面体单元。
基本工作流类似于热塑性塑料微孔发泡注射成型模拟，但主要发泡开始于保压阶段末尾开模时。

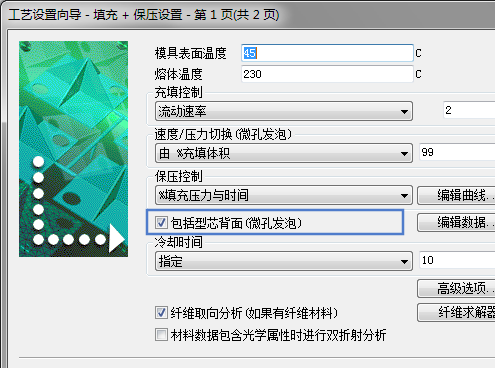

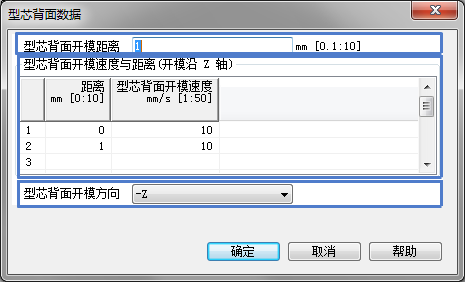

要使用微孔发泡型芯背面技术，请选择“工艺设置”中的“包括型芯背面(微孔发泡)”选项，然后编辑“型芯背面数据”。
结果

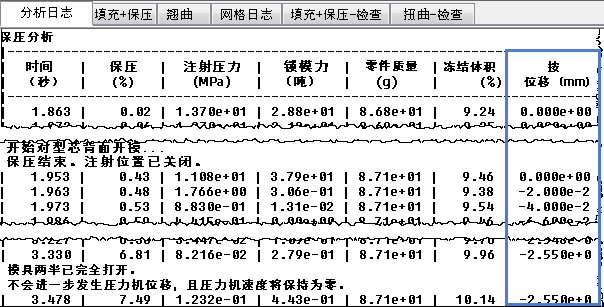

- 开模的压力机位移在“分析日志”中显示为负数，以将其与闭模区分开来。
- 压力机速度结果图在开模期间显示为负数，以将其与闭模区分开来。
- 某些结果（如填充时间、压力和温度）显示在变形网格上。若要更改显示，请单击
（）并取消选中“显示在变形网格上”选项。
有关详细信息，请参见设置微孔发泡型芯背面工艺。
