以 CAD 格式导出翘曲形状

在此版本之前，您可将翘曲网格数据导出为 STL 文件，并使用此数据在三方产品中重建 CAD 模型。为提供曲面质量优于网格分面 STL 的翘曲模型，我们提供了一项新功能，支持您以原生 CAD 格式导出模型的翘曲和/或偏差形状。

此功能将简化许多应用程序的工作流，其中包括：

• 比较翘曲模型与扫描的建模零件，以验证模拟
• 在部件上下文中检查功能，例如干扰和拟合
• 调整原生 CAD 功能，以便更好地准备模具型腔设计，从而实现“理想的”零件形状后翘曲和收缩。

此功能适用于以下网格类型：

• 双层面
• 3D

对于包括“翘曲”的所有分析序列：

使用此功能时，有以下几项要求：

1. 确保将原始 CAD 模型导入方案时，选择默认的“使用 Autodesk Moldflow Design Link 直接导入”选项；
2. 请勿从方案中删除原始 CAD 模型；

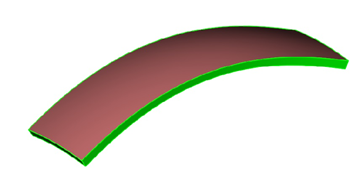

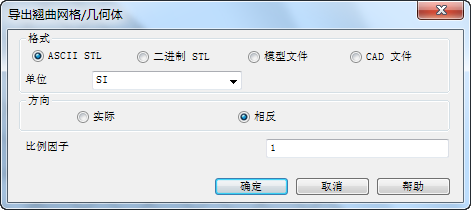

3. 以标准方式导出翘曲形状。有一个新的单选按钮。对于 CAD 文件，您应当选中此按钮。



4. 设置“方向”和“比例因子”。
   注： 确保比例因子不太大，因为这可能会导致面自相交。使用这些面无法创建有效的实体模型，且 CAD 模型导出将会失败。
5. 您可将模型导出为 .sat (v7) 或 .step 文件。

注： 要使此功能正常工作，高质量的 CAD 模型必不可少。多次转换可能会导致 CAD 模型存在缺陷。此外，重建细长面可能会失败。

部分导出

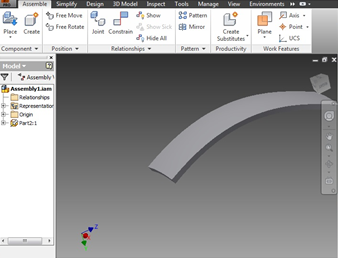

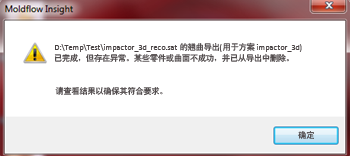

如果无法重建所有曲面，将导出部分重建的模型。发生这种情况时，一旦导出完成，将显示类似如下的消息：

确保您在继续任何操作前检查 CAD 软件中模型。
