定义材料属性

Autodesk Nastran In-CAD 可以访问材料库。

1. 展开“模型”树，然后在“材料”上单击鼠标右键，然后选择“新建”。
2. 在对话框中，单击“选择材料”。
3. “材料数据库”对话框将使用可用库填充。单击“加载数据库”。
4. 浏览至 C:\Program Files\Autodesk\Nastran In-CAD 2016\Materials，然后打开 ADSK_materials.nasmat 文件。

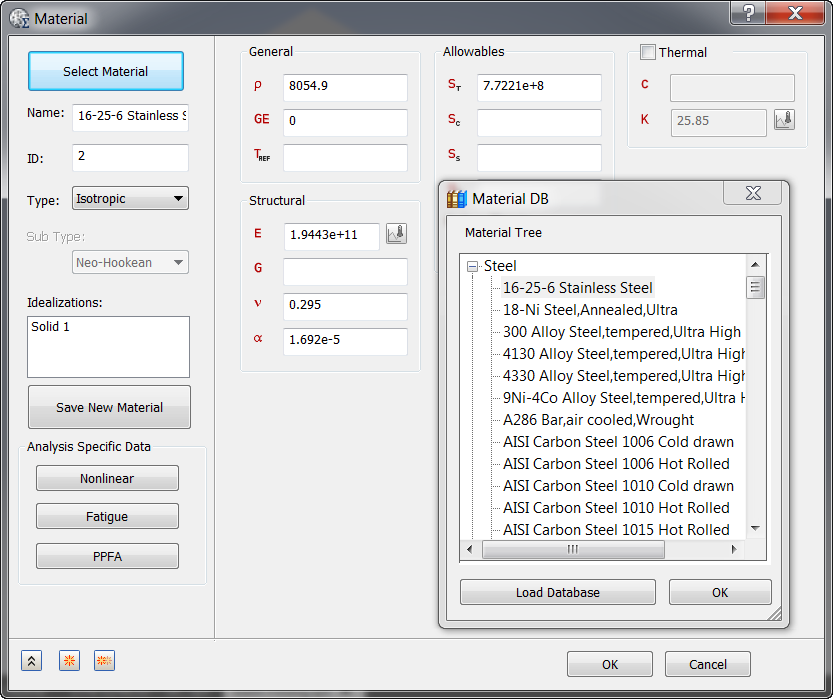

5. 展开“钢”树，然后选择“16-25-6 不锈钢”，如下图所示。



   如果出现如下警告，请将其忽略。



   这是因为如果在“许用值”部分中输入 St 或 Sy，软件会自动将失效理论分别转换为“主应力”或“von Mises 应力”。

6. 单击“确定”关闭“材料数据库”对话框。
7. 对应的属性将加载到“材料”对话框中的相应字段。



8. 为“Sy”输入 2.5e+008，然后将“失效理论”设置为“von Mises 应力”。



9. 单击“确定”。
10. “16-25-6 不锈钢”将添加到“材料”列表中。

注意：材料库功能：

• 在 Autodesk Inventor 中，已选择“选择材料”中的载荷材料数据，这将加载 Autodesk Inventor 库。



• Autodesk Nastran In-CAD 可以访问材料库（如 Autodesk Materials 和 Inventor Materials），并支持通过单击“加载数据库”输入任何与 SolidWorks 兼容的材料数据库 (Solidworks materials.sldmat)。
• 还可以通过可用的材料属性创建自定义材料，并通过单击“保存新材料”，将其作为 materialname.xml 文件保存到自定义材料库。
• 通过选择 XML 文件类型并浏览到库的位置，可以在以后需要时加载该库。
• 加载后，该库包含已保存到库中的所有材料。
