对结果进行后处理

1. 求解完成后，单击“确定”以将结果加载到 Autodesk Nastran In-CAD 中。


   已为初始应力和屈曲子工况计算出结果，两者都将加载到“结果”中。Autodesk Nastran（解算器）将计算位移，以图形方式表示提取的每个特征值的模态形状。

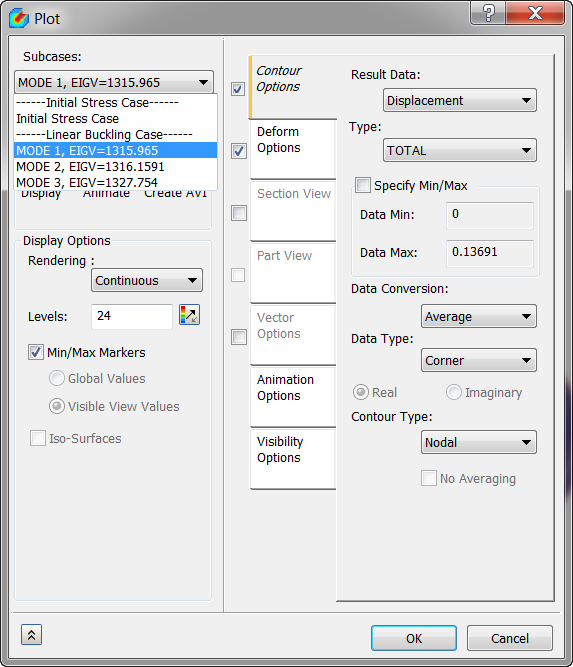

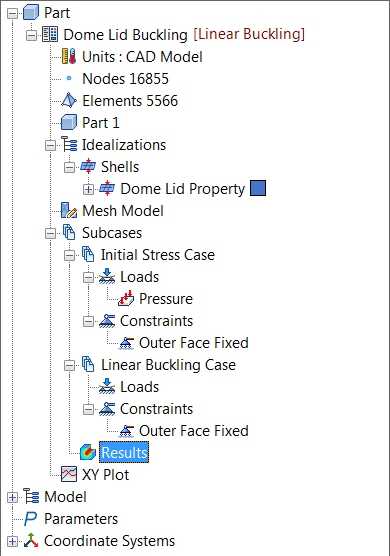

2. 双击“结果”，然后从“子工况”列表中选择“模式 1”。
3. 在“结果”下拉菜单中，选择“位移”，然后在“类型”下拉菜单中选择“TOTAL”。

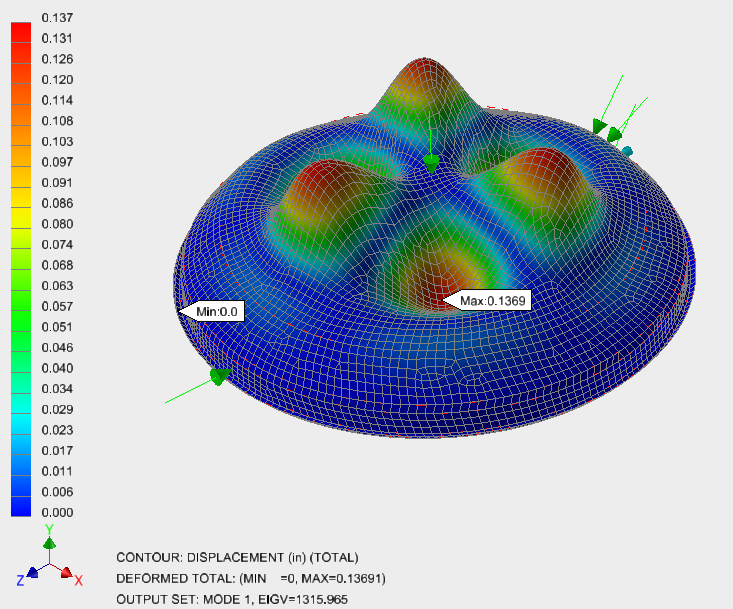

4. 选中“变形选项”，然后单击“显示”。图应如下所示。





5. 第一个（也是最低的）特征值约为 1316，这是我们最感兴趣的值。
6. 当乘以施加的载荷 1 Psi 时，将获得约 1316 Psi 的最低临界屈曲载荷。

圆顶盖的线性屈曲分析至此结束。

下面总结了所涵盖的主要主题：

• 如何设置简单线性屈曲分析。
• 如何解读特征值提取结果。
• 如何计算最低临界屈曲载荷。
