施加约束

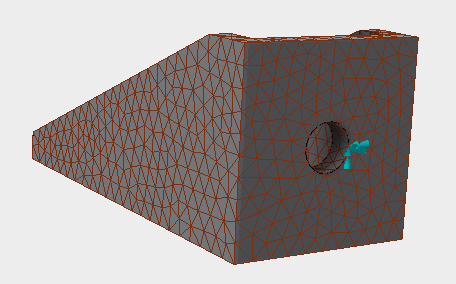

1. 支架的正方形背面是固定的。使用 ViewCube 定向零件，以便可以清晰地查看背面。在“子工况 1”下的“约束”上单击鼠标右键，然后选择“新建”。


   您将创建的所有实体也将显示在“模型实体”列表中。随着建模的进展，此列表将不断变大。“模型单元”列表提供了一种将实体轻松应用到其他子工况的方法。

2. 当“约束”对话框出现时，请选择背面。

3. 为约束的“名称”键入 “固定背面” 。
   注： 在“约束”对话框的“显示选项”部分中，您可以调整出现在零件显示中的约束符号的大小、数量和颜色。
4. 确保在“子工况”列表中选择“子工况 1”，然后单击“确定”。这会自动将该约束添加到“子工况 1”。
