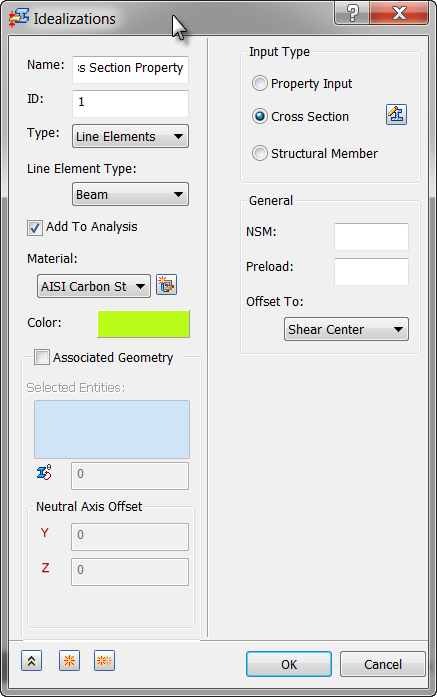

- 在“模型”树中，在“理想化”上单击鼠标右键，然后选择“新建”。
- 从“类型”下拉菜单中选择“线单元”。
- 将属性重命名为“梁横截面属性”。
- 从“线单元类型”下拉菜单中选择“梁”。
- 选择“添加到分析”，并确保“材料”设置为“AISI 碳钢 304”。
- 在“输入类型”组框中选择“横截面”，然后单击
“定义”按钮。

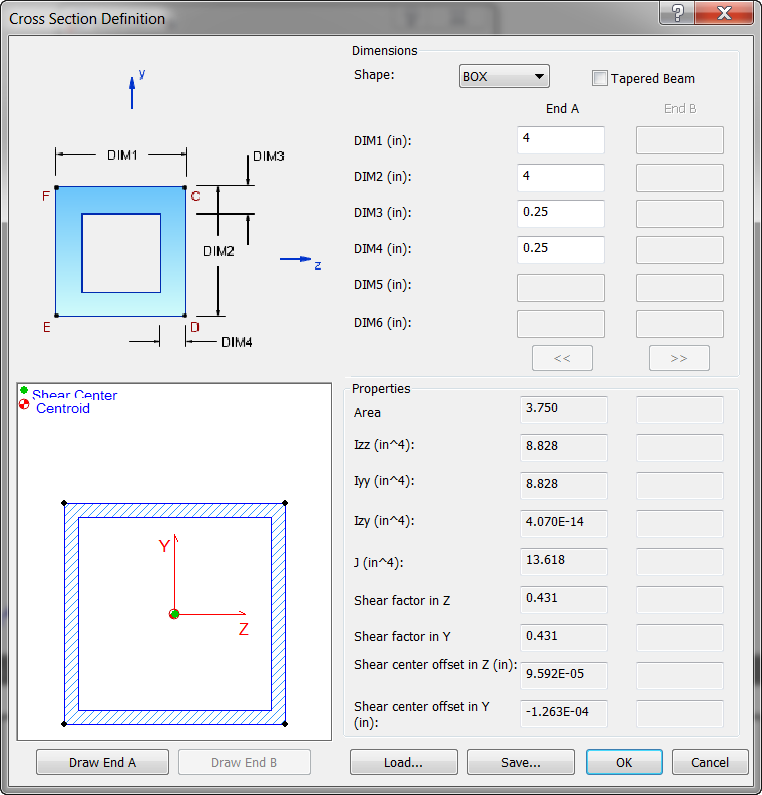

- 选择“长方体”作为形状，并定义尺寸，如下图所示。单击“绘制末端 A”按钮以查看特性。
- 单击“确定”。
- 确保取消选中“关联的几何体”。
这将使用模型中每个草图段的横截面属性创建网格。
- 单击“确定”以创建理想化。
