施加载荷

1. 在“子工况 2”下的“载荷”上单击鼠标右键，然后选择“新建”。

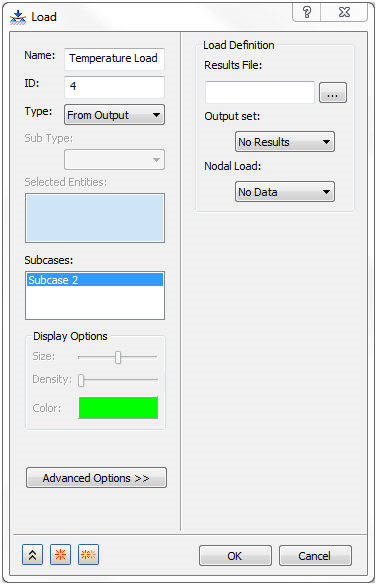

2. 将“名称”更改为“温度载荷”。
3. 将“类型”更改为“从输出”。
4. 在“载荷定义”部分中单击与“结果文件”相对应的浏览按钮。导航至 FNO 文件的位置，该文件是在运行非线性稳态传热分析后生成的。例如，C:\Users\Public\Documents\Autodesk\Nastran In-CAD 2018\Tutorial\en-us\Inventor\Inventor 2018\Thermal Stress Manifold\In-CAD\FEA 文件夹。然后，打开 FNO 文件。



5. “载荷”对话框显示已选择“INCR 1, LOAD=1.0”作为“输出集”，并且已选择“温度”作为“节点载荷”，如下所示。



6. 单击“确定”完成来自输出的温度载荷的定义。
