对结果进行后处理

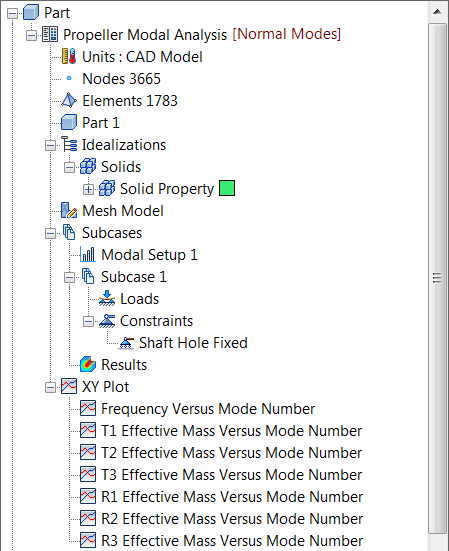

根据系统，解算模型可能需要几分钟的时间。与线性静力分析不同，树中将显示单个“结果”项目。这是处理多输出结果的方式。

Nastran 将计算位移，以图形方式表示提取的每个特征值的模态形状。

1. 右键单击树中的“结果”，然后选择“编辑”。

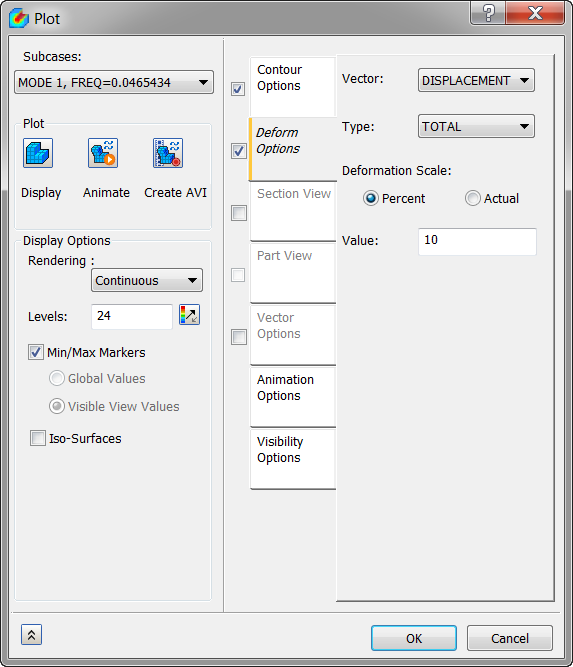

2. 在“轮廓选项”选项卡上，从“子工况”下拉菜单中选择“模式 1”，从“结果数据”菜单中选择“位移”，并确保“类型”设置为“总计”。
3. 取消选中“变形选项”复选框，然后单击“显示”按钮。

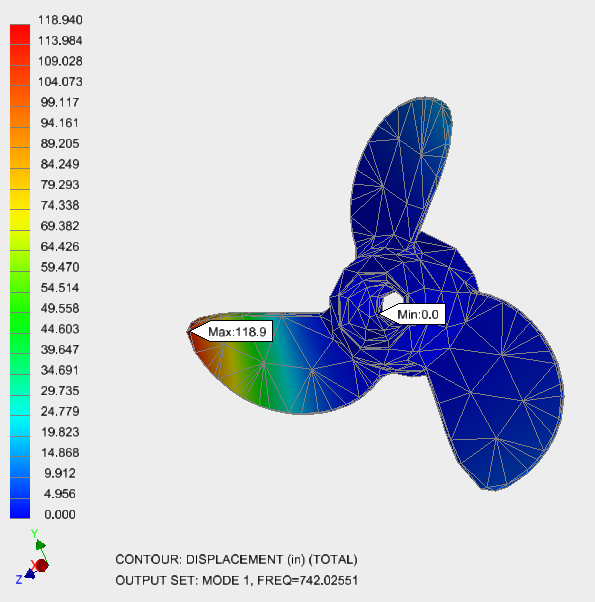

4. 第一个（也是最低的）频率约为 742 Hz。在这种情况下，为弯曲模态。选中“变形选项”复选框，然后单击“确定”。

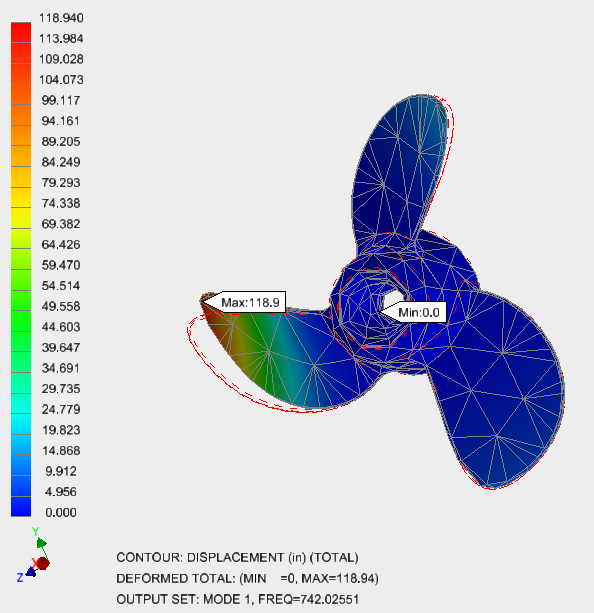

5. 未变形的边叠加在轮廓上以显示相对位移形状。在此处，为了清晰起见，未显示单元边。



   在第一个模式中，螺旋桨叶片弯曲到未变形叶片的平面以外以显示弯曲模式形状。

6. 在“结果” > “编辑”上单击鼠标右键，然后在“子工况”下选择“模式 6”，然后单击“确定”。

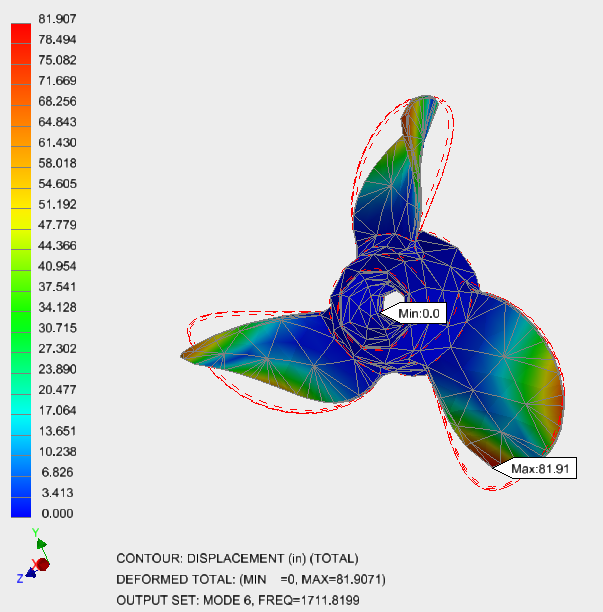

   模式 6 显示模态模式。再次在单元边关闭的情况下显示模型，同时显示未变形的边以显示相对位移。

如果显示“最大”和“最小”标签，可以在单元边旁边的“图属性”对话框中的“显示选项”部分中将其关闭。
