使用参考曲面创建毛坯

本例说明在创建毛坯时使用参考曲面的效果。本例使用 Examples 文件夹中的 Hub.dgk 示例。

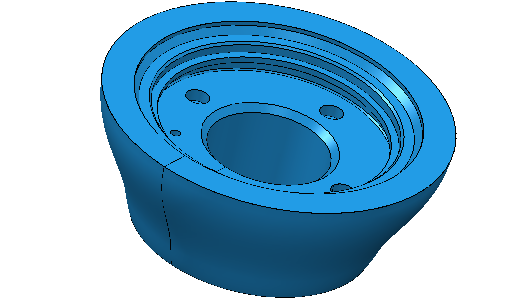

1. 从“模型”关联菜单中，选择“输入参考曲面”。
2. 打开 Examples 文件夹中的 RefSurface.dgk 模型。



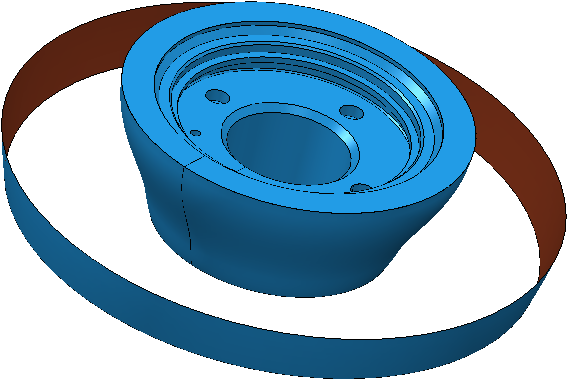

3. 单击“开始”选项卡 >“设置”面板 >“毛坯”，以显示“毛坯”对话框。
   1. 将“由...定义”设置为“圆柱”。
   2. 取消选择“包括参考曲面”。
   3. 选择“显示”。
   4. 单击“计算”。

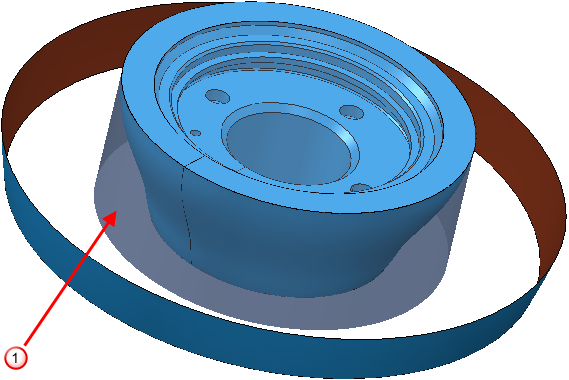

   不含参考曲面的毛坯。

4. 在“毛坯”对话框中：
   1. 选择“包括参考曲面”。
   2. 单击“计算”。

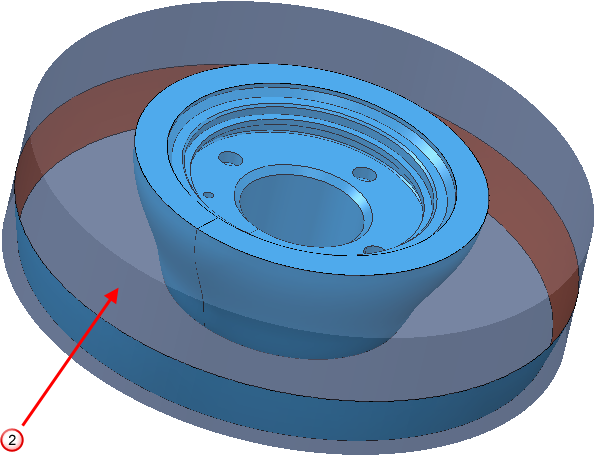

   包含参考曲面的毛坯。
