加工模式示例

本例介绍在创建刀具路径时如何避免夹持。

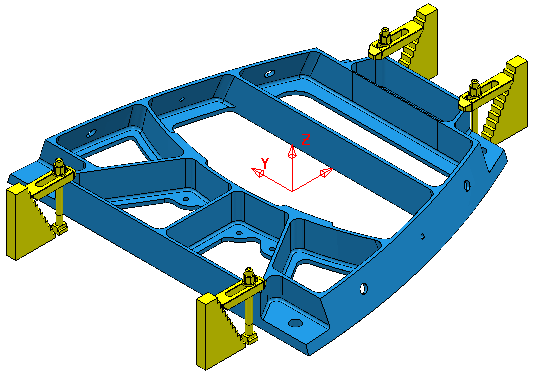

1. 选择构成夹持的所有曲面。



2. 单击“开始”选项卡 >“设置”面板 >“余量”以显示“余量首选项”对话框。
3. 在列表顶部选择余量设置：
   1. 从“加工模式”列表中，选择“碰撞”。

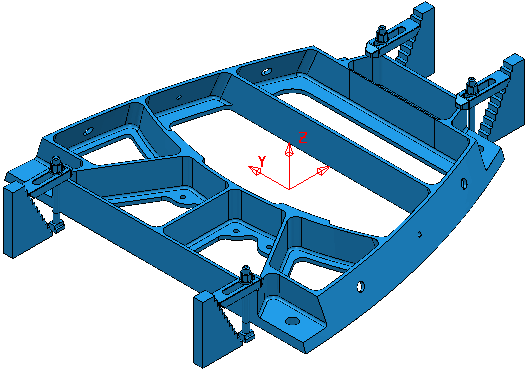

   2. 单击“获取部件” 按钮。
   3. 单击“应用”。

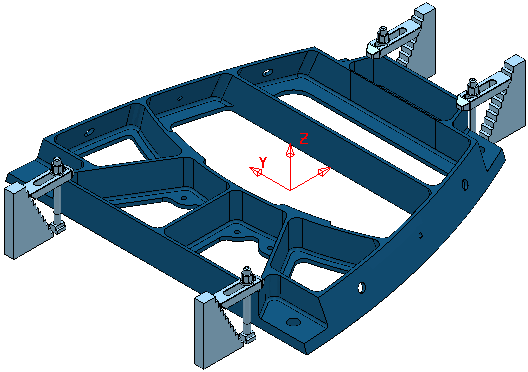

4. 要生成结果的可视化图示，请单击“查看”选项卡 >“外观”面板 >“阴影”>“边界加工模式”。



为此零件创建的所有刀具路径都会避免夹持。系统将会检测到夹持，不会对其进行加工。
