蒙皮曲面到网格

通过蒙皮选项，您可以生成非标准体素曲面并自动对其进行修剪以拟合网格。

生成蒙皮曲面的步骤：

1. 选择网格。
2. 在“网格工具”选项卡 >“选择”面板中，选择三角形选择方法。

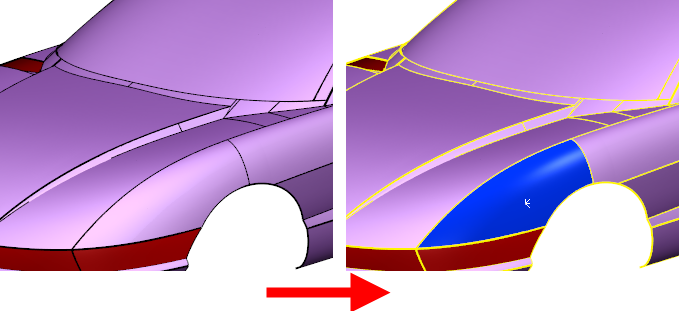

3. 选择要蒙皮的三角形：

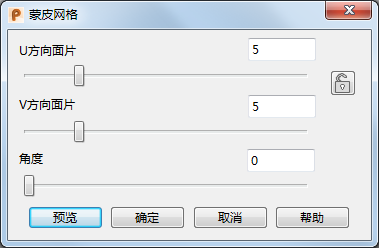

4. 单击“网格工具”选项卡 >“创建”面板 >“蒙皮”。系统将显示“蒙皮网格”对话框：



5. 在“蒙皮网格”对话框中：
   • 在“U 方向面片”和“V 方向面片”框中输入值，以指定必须使用多少控制点来生成 2D 空间中的曲面曲线。若要在两个方向使用相同数量的控制点，请单击 。
   注： 对于具有简单曲率的常用网格，需要更少的控制点。对于具有复杂曲率的非常用网格，需要更多的控制点。
   • 输入“角度”或使用滑块手动调整蒙皮曲面的方向。

     在您拖动滑块时，曲面将围绕激活工作平面旋转。例如：

   • 对齐之前



     对齐之后

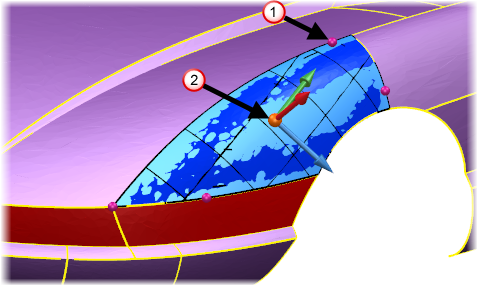

     您也可以单击并拖动图形手柄 以围绕临时工作平面旋转曲面 。

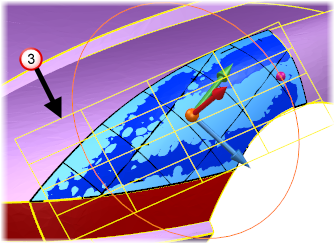

     随即将显示预览 ，其展示了重新对齐曲面的横向和纵向。



   • 单击“预览”以预览曲面。
   • 单击“确定”以创建曲面并关闭对话框。

对齐之前

对齐之后

您也可以单击并拖动图形手柄 以围绕临时工作平面旋转曲面 。

随即将显示预览 ，其展示了重新对齐曲面的横向和纵向。

单击“预览”以预览曲面。

单击“确定”以创建曲面并关闭对话框。

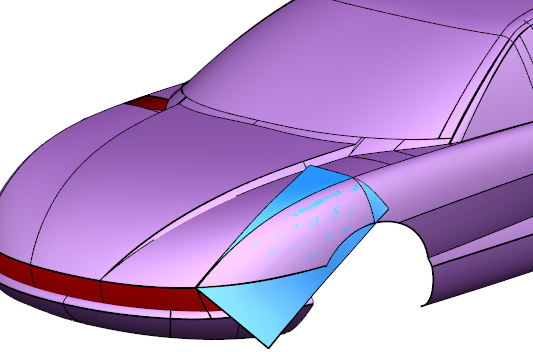

1. 单击“确定”以创建曲面：
