Windows 资源管理器中的 Electrode 选项

在 Windows 资源管理器中查看和指定 Electrode 选项的步骤：

1. 右键扩展名为 .trode 的文件以显示上下文菜单。

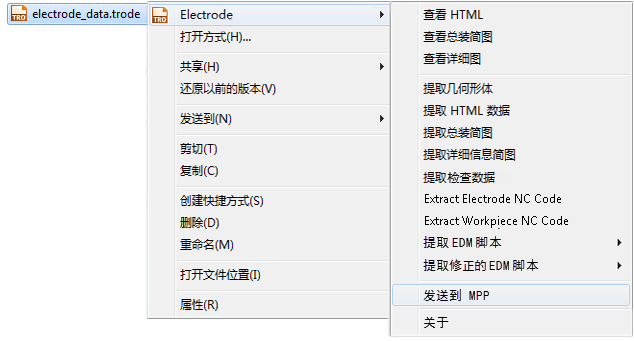

2. 展开 Electrode 菜单以显示电极壳扩展选项：



   您可以在查看：

   • HTML
   • 一般装配图
   • 详细信息图

   提取：

   • 几何图元
   • HTML 数据
   • 一般装配图
   • 详细信息图
   • 检测数据
   • 电极 NC 代码
   • 工件 NC 代码
   • EDM 脚本
   • 修正的 EDM 脚本

   PowerShape 生成的 .trode 文件没有任何检测修正。如果使用了 PowerInspect Electrode 检测向导，则这些文件将增加至 .trode 档案文件。

   如果没有检测修正，您只能提取原始（未修正的）脚本文件。这些文件与 PowerShape 生成它们时是相同的。

   如果存在检测修正，您可以：

   • 以未修正的原始格式提取脚本。
   • 应用修正和输出调整的版本。
   注： 您可以提取所有格式，但目前只能修正以下格式：

   JDMA

   CERTA

   Charmilles

   Exeron

   ONA

   Zimmer Kreim

   Sodick

   Makino

   Mitsubishi EPX

   Mitsubishi NC (ESPER)

   提示： 您也可以使用键入的命令来提取修正的 EDM 输出文件：

   electrodesession extract edmfiles

3. 单击“发送到 MPP”可以打开 MPP 电极管理系统，并从生成电极 NC 代码所需的 .trodefile 传输数据。

   仅当您的计算机上安装了 MPP，并且已选的 .trode 文件包含 +GF+ MPP 脚本时，此选项才会显示。

4. 单击“关于”可显示电极壳扩展版本和版权信息。
