使用网格诊断修复网格

网格诊断通过四个阶段分析并修复已选网格中的缺陷。“初始修复阶段”会检测拓扑缺陷（例如重复的顶点和不可能的边），并且自动应用修复使网格在 PowerShape 中可用。后续阶段会检测网格中的间隙、孔和相交。您可以使用网格诊断来尝试自动修复缺陷，还可以选择特定的修复方法。

使用网格诊断分析网格缺陷的步骤：

1. 选择要检查缺陷的网格。
2. 单击“网格工具”选项卡 >“修复”面板 >“网格诊断”以显示“网格诊断”对话框：

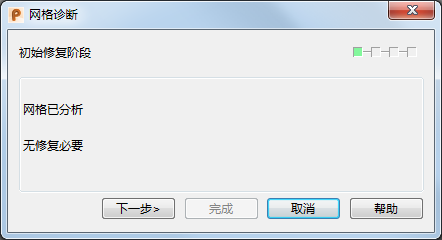

   “初始修复阶段”会分析并修复拓扑缺陷，以确保网格可在 PowerShape 中使用，并且会显示已应用的修复数量。

   注： 如果检测到的缺陷在此阶段无法修复，则无法在 PowerShape 中安全地使用网格，且无法继续到下一个阶段。
3. 单击 下一。

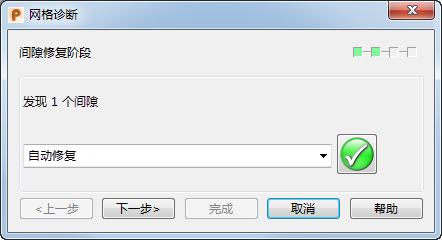

   “间隙修复阶段”会检测网格中的任何间隙：



4. 从下拉列表中选择修复方法：
   • 如果有多个选项可用，“自动修复”会选择用于修复检测到的缺陷的最佳方法。
   • “缝合间隙”是唯一可用于闭合间隙的选项。
5. 单击 可处理在此阶段检测到的所有缺陷。
   注： 要选择并处理单个缺陷，例如对相同类型的缺陷使用不同的修复方法，请单击缺陷的边界或围绕缺陷拖出一个方框来选择这些缺陷。
6. 重复步骤 3 至步骤 5 以继续进行“孔”和“相交修复阶段”。

   可用于修复孔的方法包括：

   • 使用平面闭合孔 - 根据孔边界，使用最佳拟合的平坦曲面生成填充三角形。
   • 使用曲线曲面闭合孔 - 使用最佳拟合的曲线曲面生成填充三角形。
   • 使用切线连续曲面闭合孔 - 使用沿着孔边界中网格切线的最佳拟合曲面生成填充三角形。
   • 删除三角形

   若要修复相交，请选择“删除三角形”。

7. 单击“完成”可接受更改并关闭对话框；单击“取消”可取消未应用的更改并关闭对话框。
   注： 若要在成功应用修复后完成“网格诊断”，单击“完成”。
