查看和修改其他钢结构框架图元的剖面形状尺寸标注参数值。
这些属性创建自图元的“剖面形状”族类别参数。
| 剖面形状 | 可用的形状尺寸标注参数 |
|---|---|

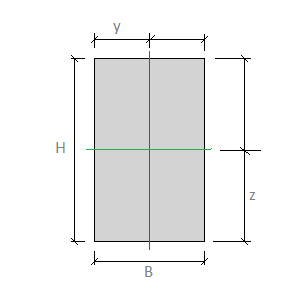

矩形栏
 |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 |

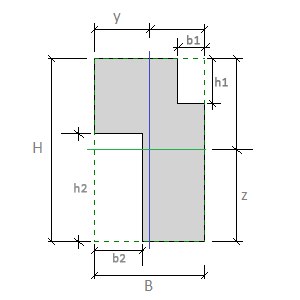

矩形截面
 |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 h1.顶部截面高度：矩形截面剖面形状顶部的剖切高度。 b1.顶部截面宽度：矩形截面剖面形状顶部的剖切宽度。 h2.底部截面高度：矩形截面剖面形状顶部的剖切高度。 b2.底部截面宽度：矩形截面剖面形状顶部的剖切宽度。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 |
圆形栏
 |
D. 直径：圆形剖面形状的外部直径。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 |

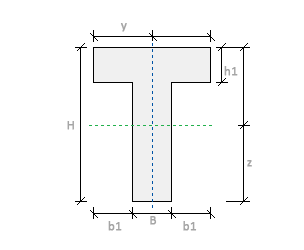

T 型钢
 |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 h1.悬臂高度：剖面形状中悬臂翼缘的高度。 b1.悬臂长度：剖面形状中悬臂翼缘的长度。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 |

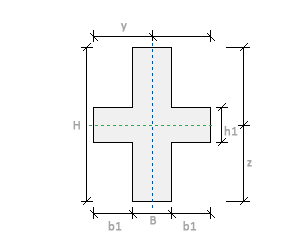

十字形
 |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 h1.悬臂高度：剖面形状中悬臂翼缘的高度。 b1.悬臂长度：剖面形状中悬臂翼缘的长度。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 |

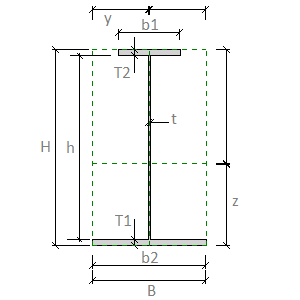

工字型焊接（堞形和焊接钢）
 |
B. 宽度：剖面形状的外部宽度。 H. 高度：剖面形状的外部高度。 T2. 顶部翼缘厚度：堞形或焊接图元剖面形状中的顶部翼缘的外表面之间的距离。 b1. 顶部翼缘宽度：堞形或焊接图元剖面形状中的顶部翼缘的外部宽度。 T1. 底部翼缘厚度：堞形或焊接图元剖面形状中的底部翼缘的外表面之间的距离。 b2. 底部翼缘宽度：堞形或焊接图元剖面形状中的底部翼缘的外部宽度。 t. 腹板厚度：剖面形状中的腹板的外表面之间的距离。 h. 腹板高度：剖面形状中的翼缘之间的距离（沿腹板）。 y. 质心水平：沿水平轴从剖面形状质心到左端的距离。 z. 质心垂直：沿垂直轴从剖面形状质心到下端的距离。 |
