使用“偏移”工具移动或复制图元

使用“偏移”工具可以复制选定图元（例如模型线、详图线、墙或梁）或在与该选定图元平行的方向上将其移动一段指定距离。

可以对单个图元或属于相同族的图元链应用该工具。可以通过拖曳选定图元或输入值来指定偏移距离。

偏移图元或图元副本

1. 单击“修改”选项卡 “修改”面板 （偏移）。
2. 在选项栏上，选择要指定偏移距离的方式：

   目标	操作
   将选定图元拖曳所需距离	选择“图形方式”。
   输入偏移距离值	选择“数值方式”。在“偏移”框中输入一个正数值。

3. 如果要创建并偏移所选图元的副本，请选择选项栏上的“复制”。如果在上一步中选择了“图形方式”，则按 Ctrl 键的同时移动光标可以达到相同的效果。
4. 选择要偏移的图元或链。

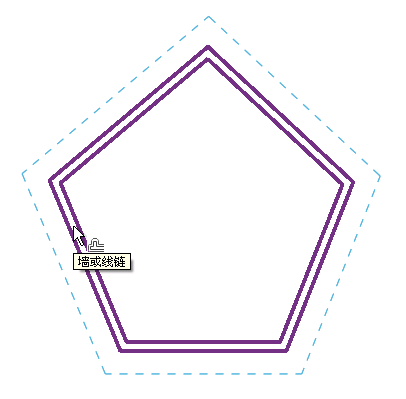

   如果使用“数值方式”选项指定了偏移距离，则将在放置光标的一侧在离高亮显示图元该距离的地方显示一条预览线，如图所示。



   光标在墙的外部面上



   光标在墙的内部面上

5. 根据需要移动光标，以便在所需偏移位置显示预览线，然后单击将图元或链移动到该位置，或在那里放置一个副本。或者，如果选择了“图形方式”选项，则单击以选择高亮显示的图元，然后将其拖曳到所需距离并再次单击。开始拖曳后，将显示一个关联尺寸标注，可以输入特定的偏移距离。
