指定平面视图中族的预剪切显示

可使用在族的平面视图中指定的剖切面，在平面视图中显示建筑柱、结构柱和框架图元。

1. 打开柱或框架族。
2. 单击“创建”选项卡 “属性”面板 （族类别和族参数）。
3. 在“族类别和族参数”对话框中的“族参数”下，选择或清除“在平面视图中显示族的预剪切”参数。

   如果希望柱显示在平面视图中...	操作
   基于模型平面视图的剖切面	清除该参数。
   保持一致，不管模型平面视图的剖切面如何	选择该参数。 图元将使用在族编辑器平面视图中指定的剖切面进行显示。

4. 单击“OK”。
5. 保存和加载族。

建筑柱示例

以下图像是载入到模型中的柱族的不同视图。 为说明起见，添加了水平线。

族中的剖切平面集

模型中的剖切平面集

在族中选定“在平面视图中显示族的预剪切”的情况下模型中柱的平面视图

在族中未选中（已清除）“在平面视图中显示族的预剪切”的情况下模型中柱的平面视图

结构柱示例

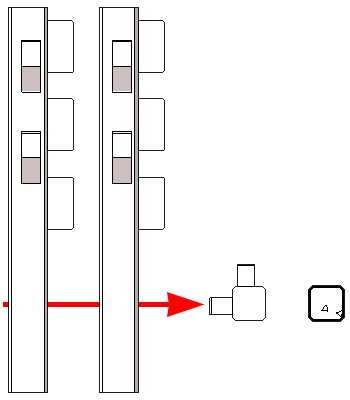

下图显示了带有托臂的柱族，说明“在平面视图中显示族的预剪切”处于启用状态（左侧）和禁用状态（右侧）时的效果。 请注意，模型平面视图的剖切面对于柱的显示没有影响。 水平箭头标记剖面视图的右侧剖切面。
