放置钢筋接头

使用接头连接搭接或相邻钢筋实例。

视频：放置钢筋接头

1. 单击“结构”选项卡 “钢筋”面板 （钢筋接头）。
2. 单击接头放置方式：
   • “修改 | 插入钢筋接头”选项卡 “放置选项”面板 （放置在钢筋末端）
   • “修改 | 插入钢筋接头”选项卡 “放置选项”面板 （放置在两钢筋之间）
3. 在“属性”选项板顶部的“类型”选择器中，选择所需的钢筋接头类型。接头尺寸必须与钢筋尺寸匹配才能进行连接。
4. 在钢筋上放置接头。
   • 对于在钢筋末端放置接头，请选择要放置接头的钢筋末端。
   • 对于在两钢筋之间放置接头，请选择两个有效的钢筋实例。选定的第二根钢筋将根据需要重新定位和缩短，以便放置接头。

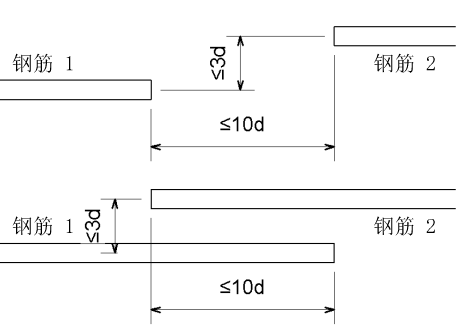

     对于连接两个钢筋实例的接头，连接的两末端的间隔不得超过 10 倍钢筋直径。不能将钢筋相互偏移至超过 3 倍钢筋直径。



     接头放置允差
