放置自由形式钢筋

将自由形式钢筋放置到包含简单几何图形的混凝土建模图元。

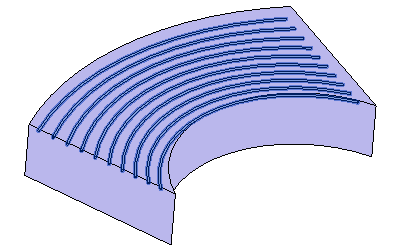

您可以通过任何视图在单个曲面中放置自由形式钢筋。此示例显示了三维视图中的自由形式钢筋放置。

1. 单击“结构”选项卡“钢筋”面板 （钢筋）。
2. 单击“修改 | 放置钢筋”“放置方法”面板 （自由形式钢筋）。

   请注意，“修改 | 放置钢筋”“钢筋集类型”面板 （曲面分布）处于选定状态。

3. 确保未选中“修改 | 放置钢筋”“多重选择”面板 （选择多个）。
4. 在“属性”选项板中指定钢筋类型。
5. 在“钢筋集”面板上，指定布局。

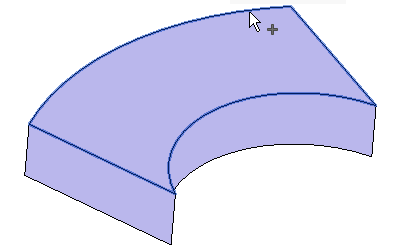

6. 在绘图区域中，选择要作为自由形式钢筋主体的图元的曲面。

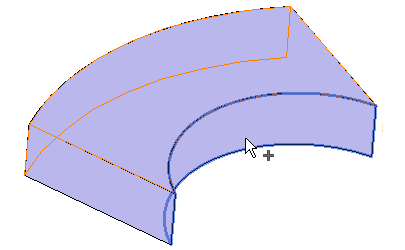

7. 选择主体曲面相邻的参照曲面，自由形式钢筋集将从此处开始。

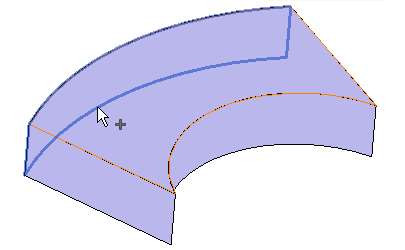

8. 选择主体曲面相邻的参照曲面，自由形式钢筋集将在此处结束。

9. 钢筋将根据参照平面和预定义属性定义，填充主体曲面。
10. 按 Esc 键或单击“修改 | 放置钢筋”“模式”面板 （取消）以退出“自由形式钢筋”放置模式。
