自动添加法兰

在自动显示法兰之前，必须在“类型属性”对话框中指定默认法兰类型。

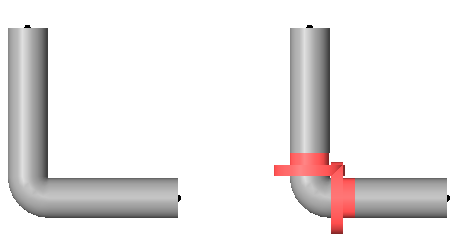

左图所示的管道连接未显示法兰。 右图高亮显示了管道末端与弯头之间的法兰。

1. 在项目浏览器中，打开要在其中放置法兰的视图。
2. 在项目浏览器中，展开“族”“管道”“管道类型”。
3. 在管道类型上单击鼠标右键，然后单击“属性”。
4. 在“类型属性”对话框中“类型参数”的“机械”下，指定所选管道类型所用的默认法兰管件类型。
   注： 默认的法兰类型为“无”。如果设置为“无”，则不会针对该管道类型显示法兰。
5. 单击“OK”。
6. 绘制一个或多个管道并添加管件。

   将自动在管道末端和管件之间添加法兰。
