现在，我们将定义水平部件和垂直部件之间的表面接触。
- 在
“选择”
“形状”“点或矩形”和
“选择”“选择”“表面”命令处于活动状态时...

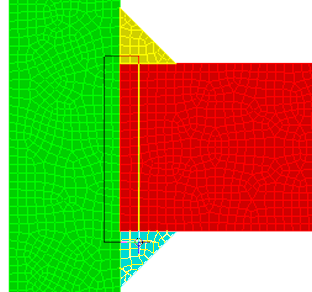

- 单击并拖动以绘制一个包围水平部件和垂直部件接触表面的选择矩形，如下图所示。（请勿包围焊缝的边缘。）
注： 必须使用矩形选择，以便选择两个部件的表面来定义接触对。此外，在上一页中，您使用了“选择相关顶点”命令。此操作将选择模式从表面更改为了顶点。这是必须将选择模式更改回表面以定义此接触对的原因。
- 单击并拖动以绘制一个包围水平部件和垂直部件接触表面的选择矩形，如下图所示。（请勿包围焊缝的边缘。）
- 在显示区域中单击鼠标右键，然后选择“接触”“表面接触”。这两个表面不能彼此穿透，但将自由滑动或分离。“表面接触”选项会确保拉伸和剪切载荷只能由焊缝携带。
- 按 Enter 键，接受接触对的默认名称。
