验证和生成模型

现在，我们将在 PV/Designer 中查看模型预览，然后生成模型并在“FEA 编辑器”环境中查看它。

1. 在显示区域单击鼠标 中 键并拖动鼠标以旋转模型的视点。检查压力容器的结构化网格。

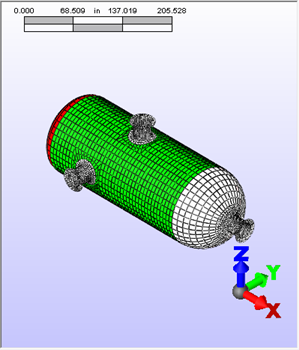

2. 单击 “视图”“方向”“等轴”以返回等轴视图。模型如下图所示。

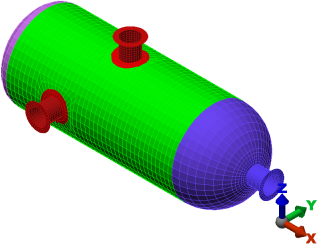

3. 单击 “文件”“完成”以退出 PV/Designer，然后在 Simulation Mechanical 的“FEA 编辑器”环境中打开模型。模型如下图所示。 对于所有部件，单元类型已自动设置为“板”。


许多选项都可用于头部的形状、偏移喷嘴的位置和角度、在喷嘴上放置头部、使喷嘴变为锥形等等。在本教程中，我们使用了自动网格分割。也可以手动进行网格自定义。最后，PV/Designer 可以输出板/壳或实体几何体。

注： 一旦将模型传输到“FEA 编辑器”环境中，您便可以返回到 PV/Designer 以通过单击 “工具”“编辑”“压力容器”修改几何体或网格。

本教程现已完成。
