现在，我们将在出现峰值应力时，查看 0.25 秒时的应力分布，并在压力最高的节点处绘制压力与时间的关系图。
- 单击
“结果等值线”
“荷载工况选项”“荷载工况”“设置”。
- 在“输入载荷工况”字段中键入 9。

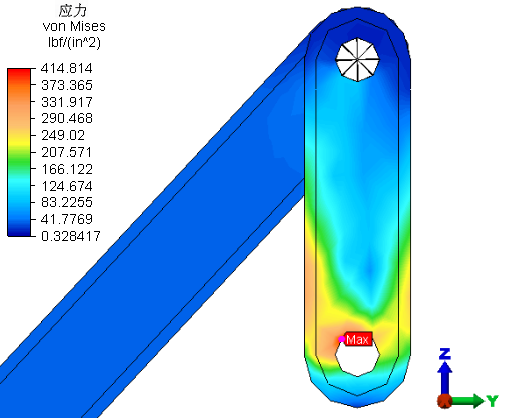

- 单击“确定”。将显示 0.25 秒（时间步 9，共 36 个）时的结果。最大 von Mises 应力约为 415 psi。
- 激活
“查询结果”“探测”“最大值”。模型上将显示一个探测。
- 使用
“视图”“导航”“缩放”“窗口”放大出现最大应力的曲柄末端。
- 右键单击浏览器中“部件 5”标题，并禁用“可见性”选项。我们希望仅绘制曲柄应力图形，而不是曲柄和铰链应力图形。
- 在
“选择”“形状”“点或矩形”和
“选择”“选择”“节点”命令处于活动状态时，选择最大应力节点，如探测所指示。

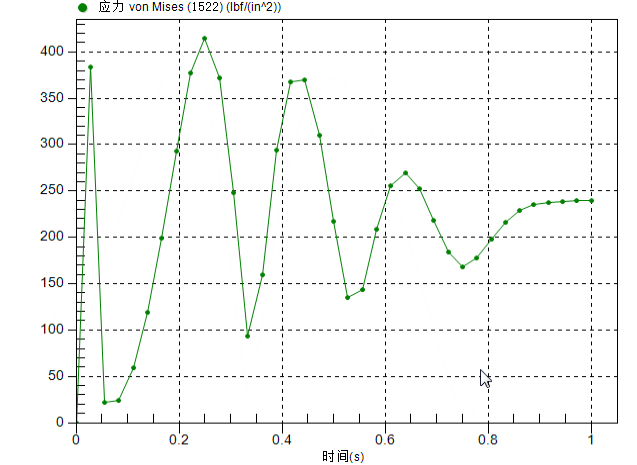

- 在显示区域中单击鼠标右键，然后选择“图形表示值”。将显示选定节点的随时间变化的应力，如下所示。
- 单击浏览器中“演示”下的“2 <应力>”标题以返回到上一个结果图。
- 禁用
“查询结果”“探测”“最大值”选项。
- 单击
“视图”“导航”“包括(所有对象)”以使模型布满显示区域。
