使用质心创建器连接部件

接下来，使用质心创建器在曲柄和车轮短轴的末端定位质心，将末端表面连接到质心，以及使用梁单元连接两个质心。控制盘头轴，以连接终点曲面到质心，并连接两个顶点的柱体单元。

1. 单击 “视图”“导航”“方向”“右视图”。

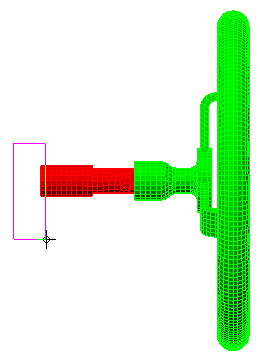

2. 在 “选择”“形状”“点或矩形”和 “选择”“选择”“表面”处于活动状态时，单击并拖动鼠标以绘制一个仅包围手轮子装配件左侧边的选择窗口，如下所示：



3. 单击 “绘制”“设计”“创建形心”。  此时将显示“创建形心”对话框。请注意，“部件 2 <轴伸>，表面 14 <未命名>”在“主形心几何体 - 设置 1”框中列出。这是我们在单击“形心创建”命令之前所选择的表面。
   1. 激活选项“将形心和几何体用辐条连接”。部件号已自动设置为 5（第一个可用的未使用部件号）。
   2. 从“形心”下拉菜单中选择“为两个选择集创建形心并连接它们”。

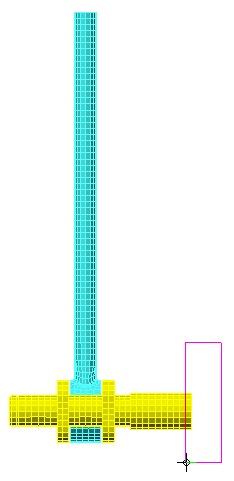

   3. 单击并拖动鼠标以绘制一个仅包围曲柄子装配件右侧边的选择窗口，如下所示：



   4. 单击“次形心几何体 - 设置 2”框右侧的“添加”按钮。“零件 3 <曲柄>、表面 5 <未命名>”列在此框中。
   5. 在“次辐条”的“部件”字段中指定“6”。
   6. 在“连接辐条”的“部件”字段中指定“7”。

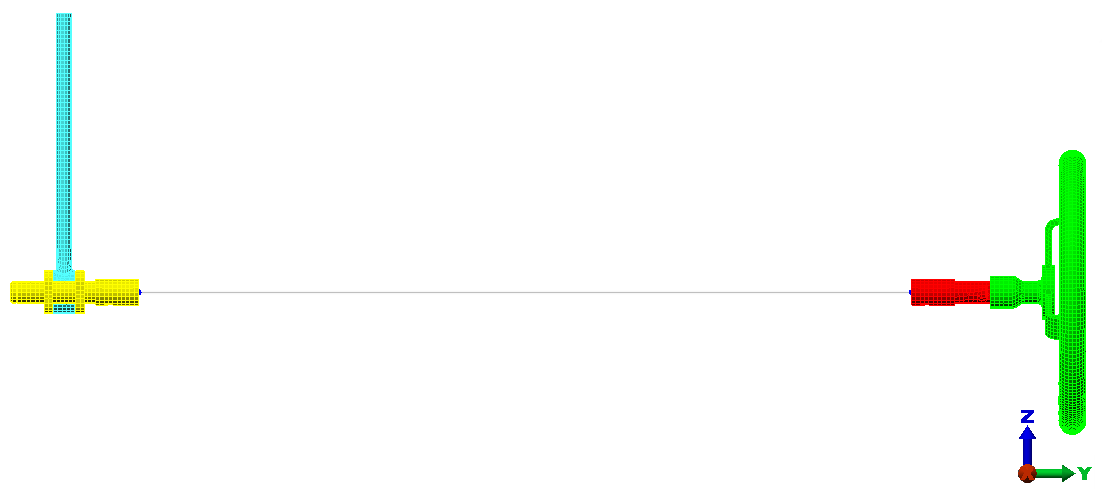

   7. 单击“确定”。模型如下图所示：
