匯入 Inventor 資料

將加入的連接器和配線套用至 2D 模型。

切換至 AutoCAD Electrical。

1. 按一下「線路圖」頁籤 「插入元件」面板 「插入連接器」下拉式清單 「插入連接器 (自清單)」。 查找
2. 選取 driverseat_from_inv.xml。按一下「開啟」。
   註: 如果您沒有安裝 Inventor，現在您可以使用「簡介」頁面中指定的資料夾中提供的 driverseat_from_inv.xml。

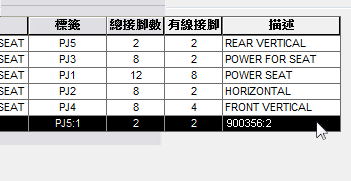

3. 加入至 Inventor 的連接器列示在「連接器選取」對話方塊中。選取連接器所對映的列。

4. 在底端的對話方塊中，按一下「詳細資料」。

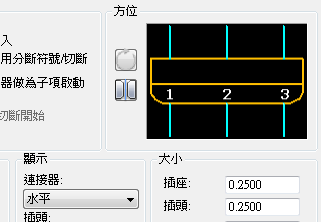

5. 從連接器顯示功能表中，按一下「水平」。

   對話方塊中顯示的內容將切換為水平。


6. 按一下「插入」。
7. 將連接器放置在電動座椅主開關的右側。

8. 在「連接器選取」對話方塊中，按一下「連接配線」。AutoCAD Electrical 依照在 Inventor 中的指定連接接腳。


您已完成自學課程。
